前言
拿到了台达DCM-103A新能源汽车充电模块，这款充电模块为三相交流输入，输入电压为AC380V，额定输出电压为500V，额定输出电流20A，充电输出功率为10kW。充电模块采用金属外壳，面板设有两个散热风扇和指示灯，尾部设有插接件连接交流输入和直流输出。
充电模块为立式安装，指示灯具备电源指示，通信指示和告警指示。散热风扇从前面板吸入空气，从模块尾部格栅吹出，带走模块内部热量。下面就带来台达DCM103A充电模块的拆解，一起看看内部的用料和设计。
台达DCM-103A充电模块外观

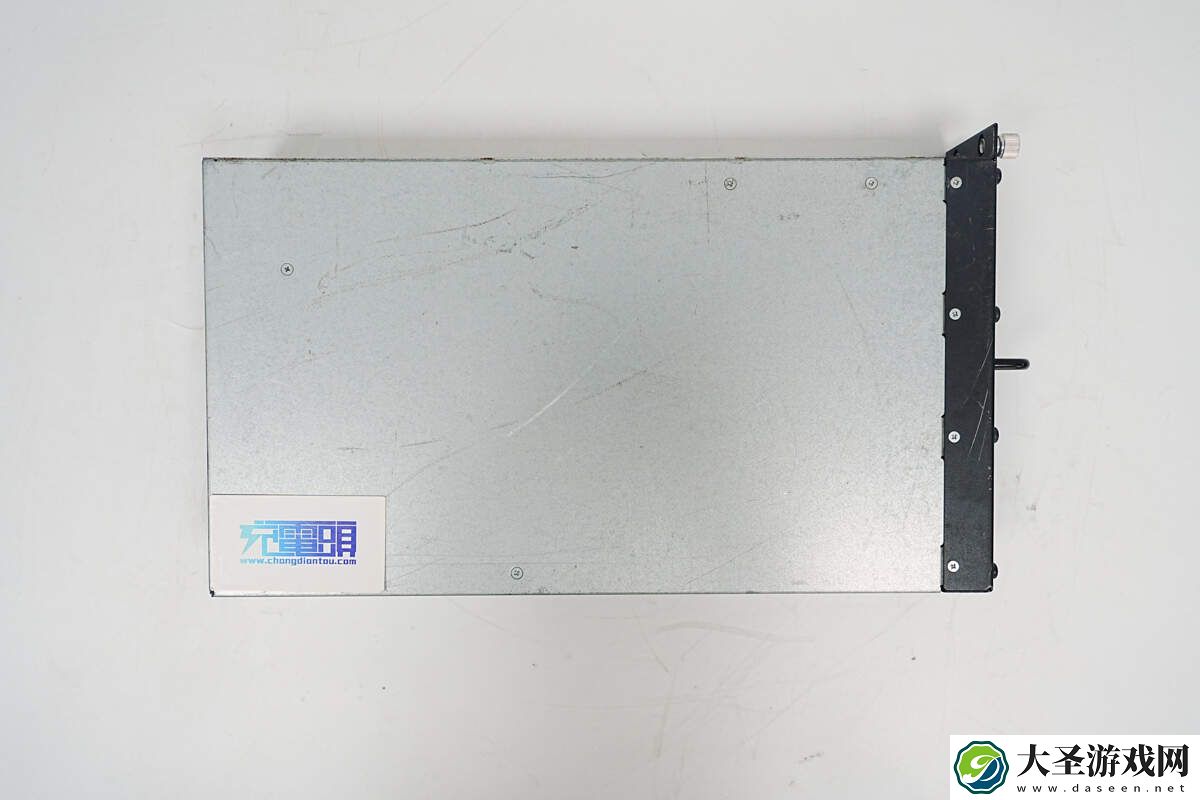

台达DCM103A充电模块为经典的板砖造型，外壳为金属材质。

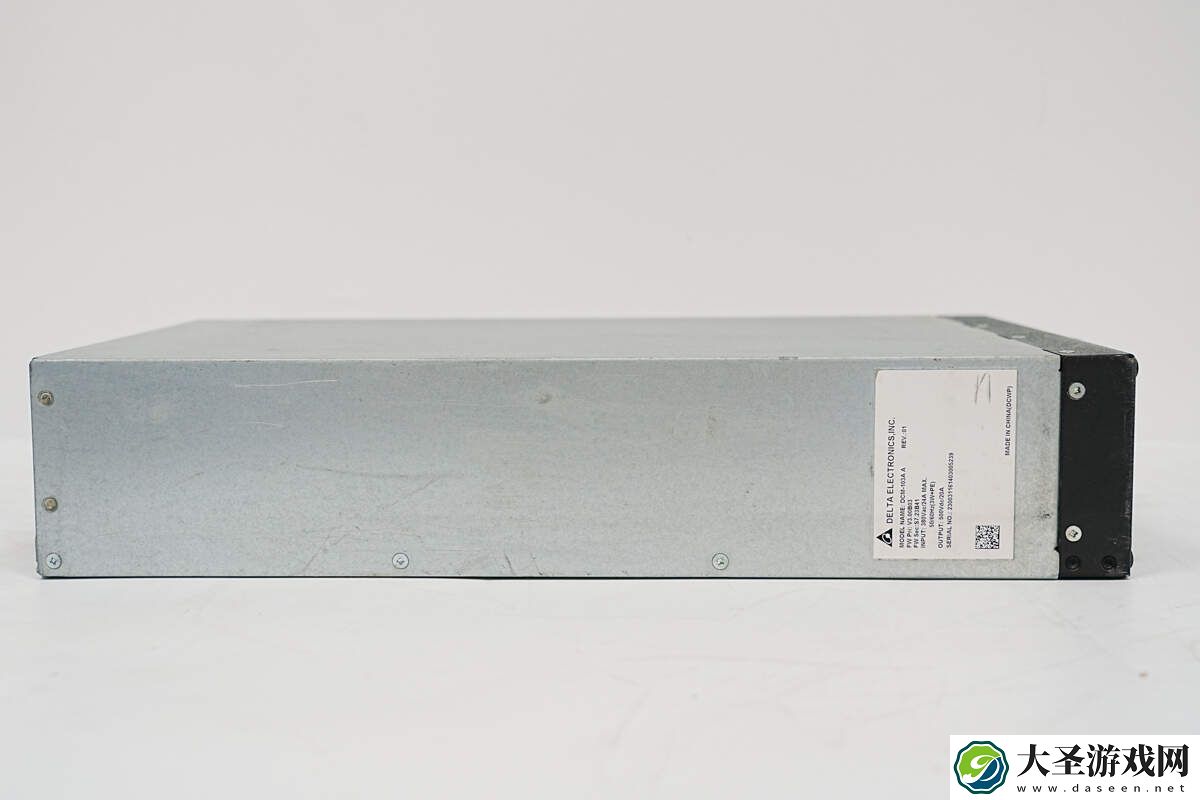

模块侧面粘贴信息标签。

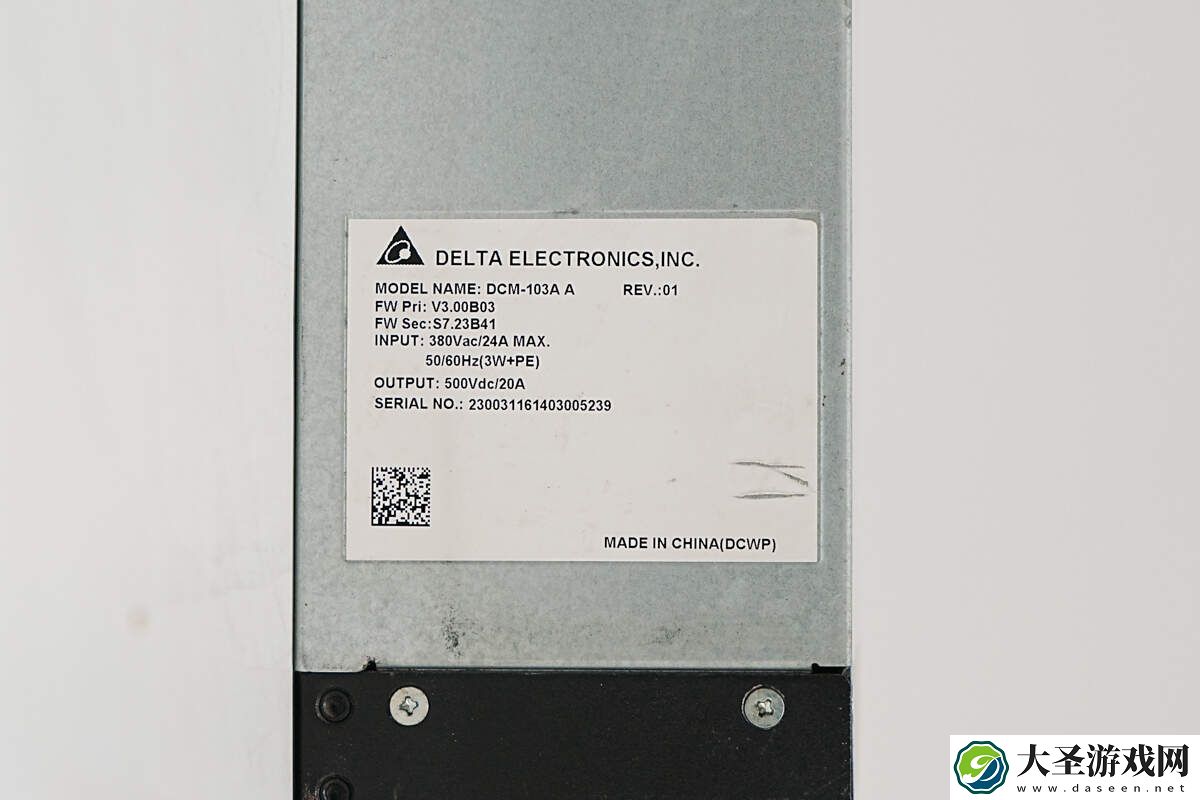

充电模块机身标签特写
模块型号：DCM-103A
初级固件：V3.00B03
次级固件：S7.23B41
输入：380Vac/24A MAX 50/60Hz （3W+PE）
输出：500Vdc/20A

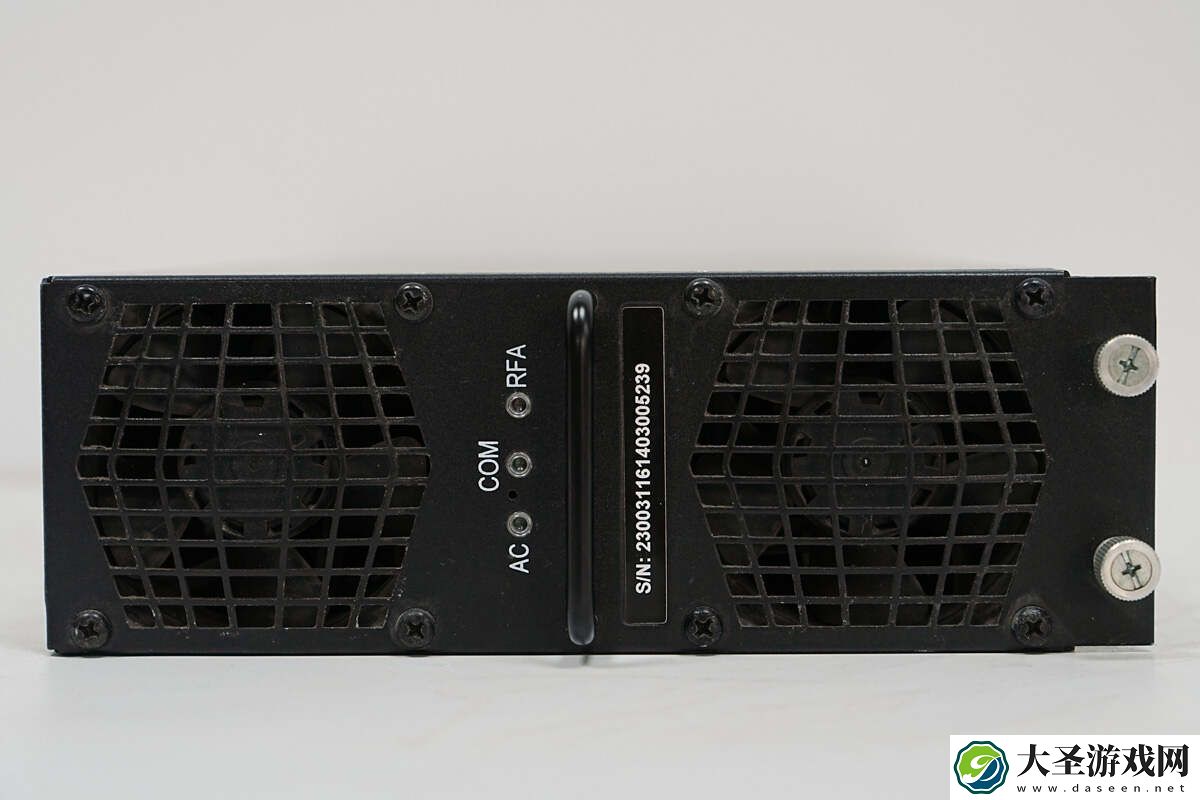

充电模块前端盖板一览，在上下两侧设有散热风扇，中间位置设有指示灯，底部设有固定螺丝。

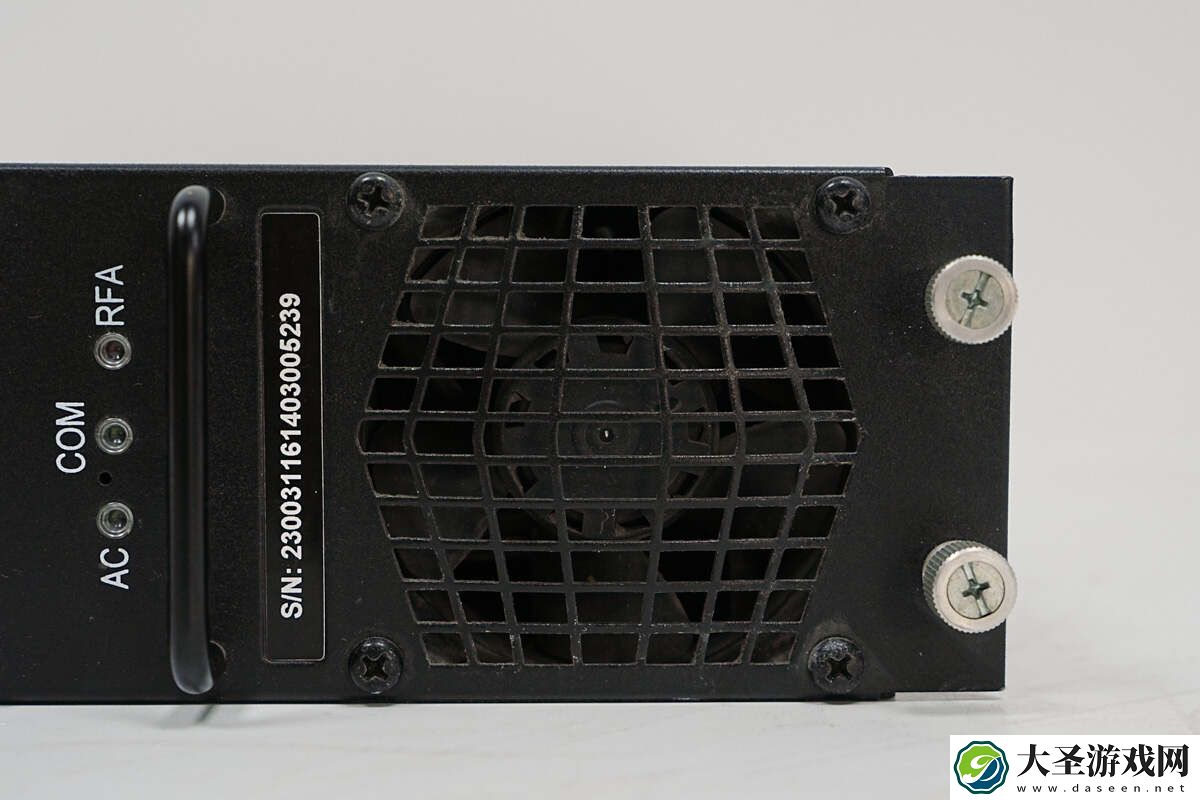

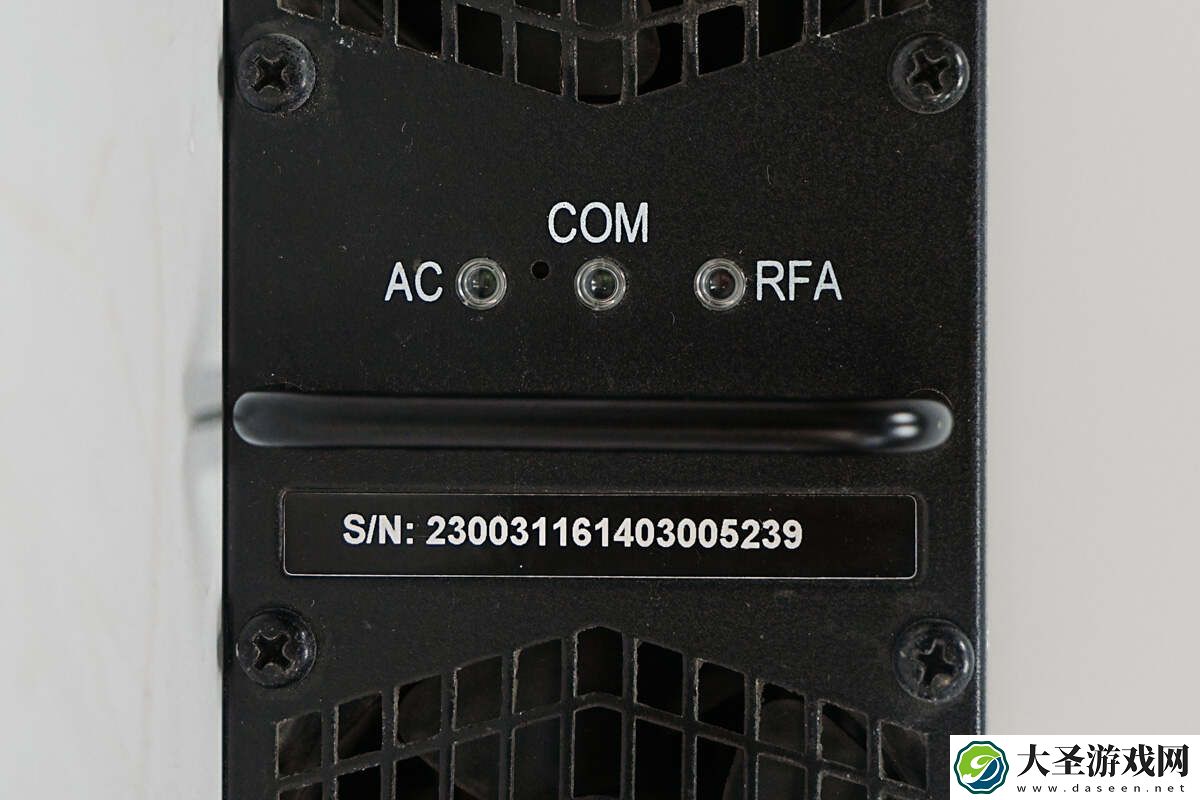

电源输入指示灯，通信指示灯和告警指示灯特写。
散热风扇设有格栅防止异物进入模块。

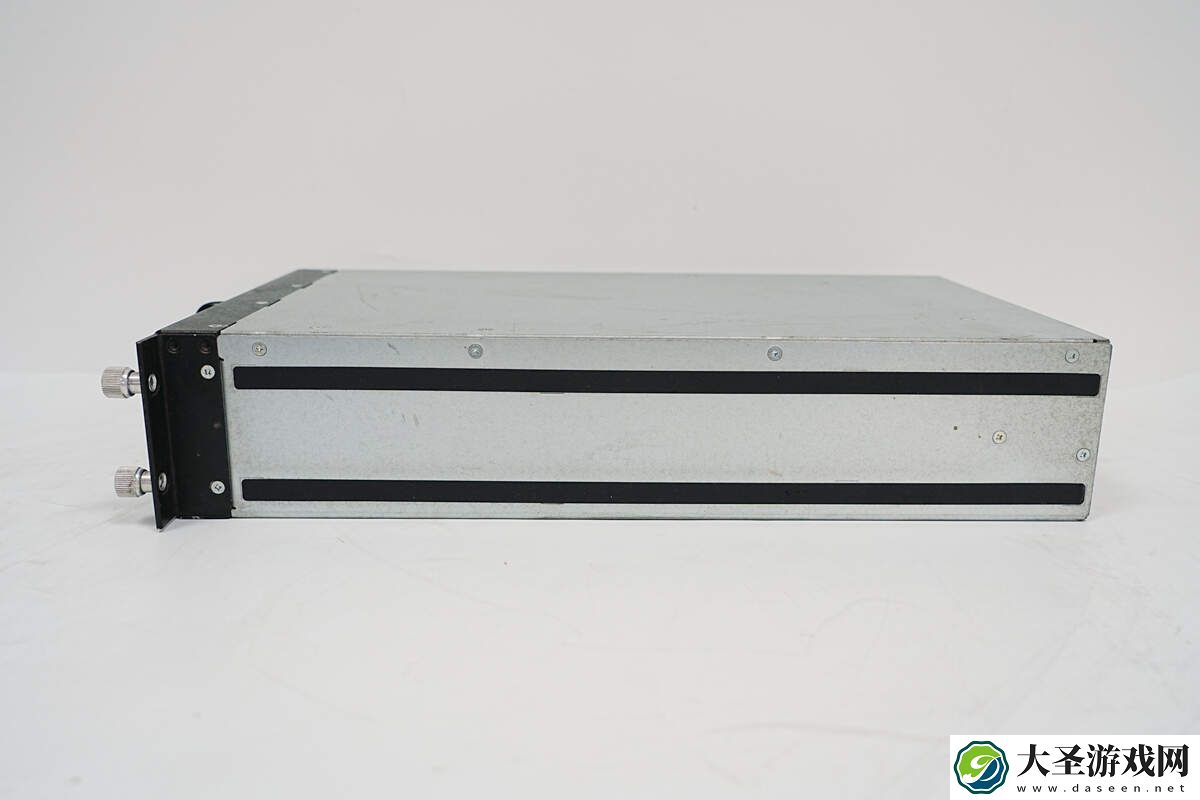

充电外壳底部设有塑料条，便于滑动安装。

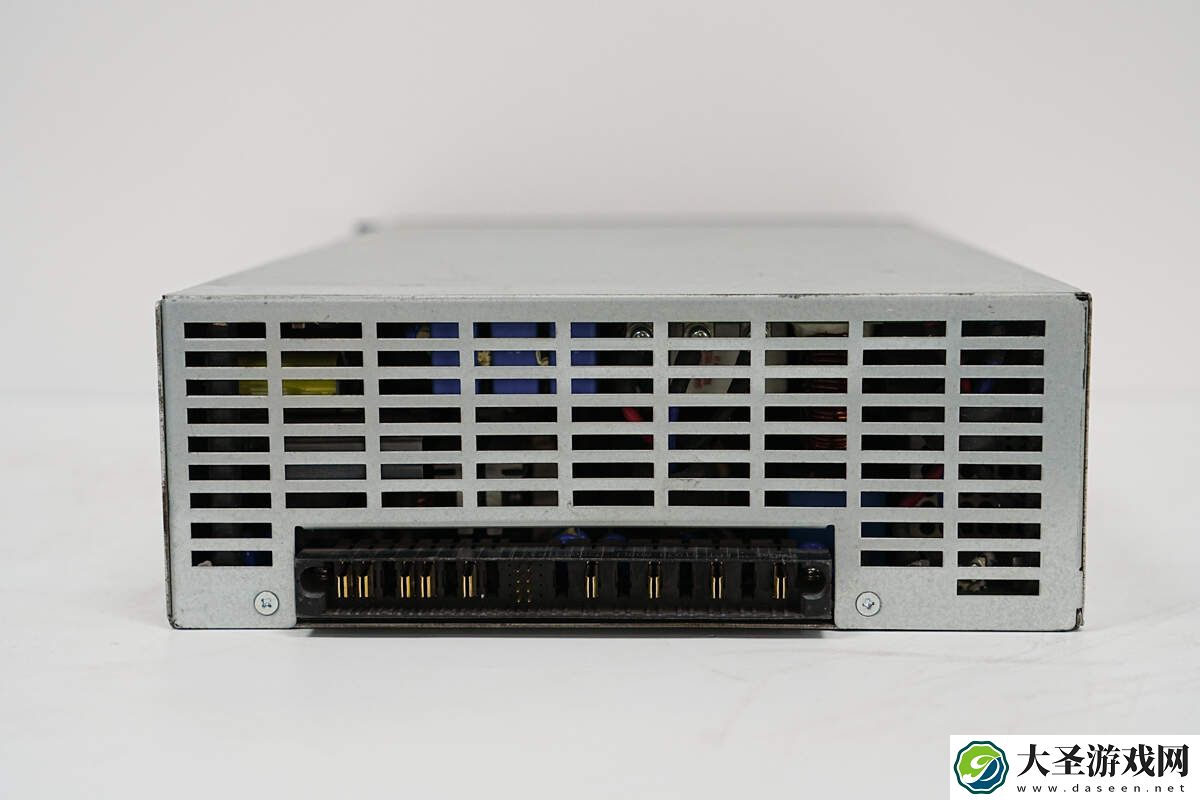

充电模块尾部设有散热格栅和连接器。

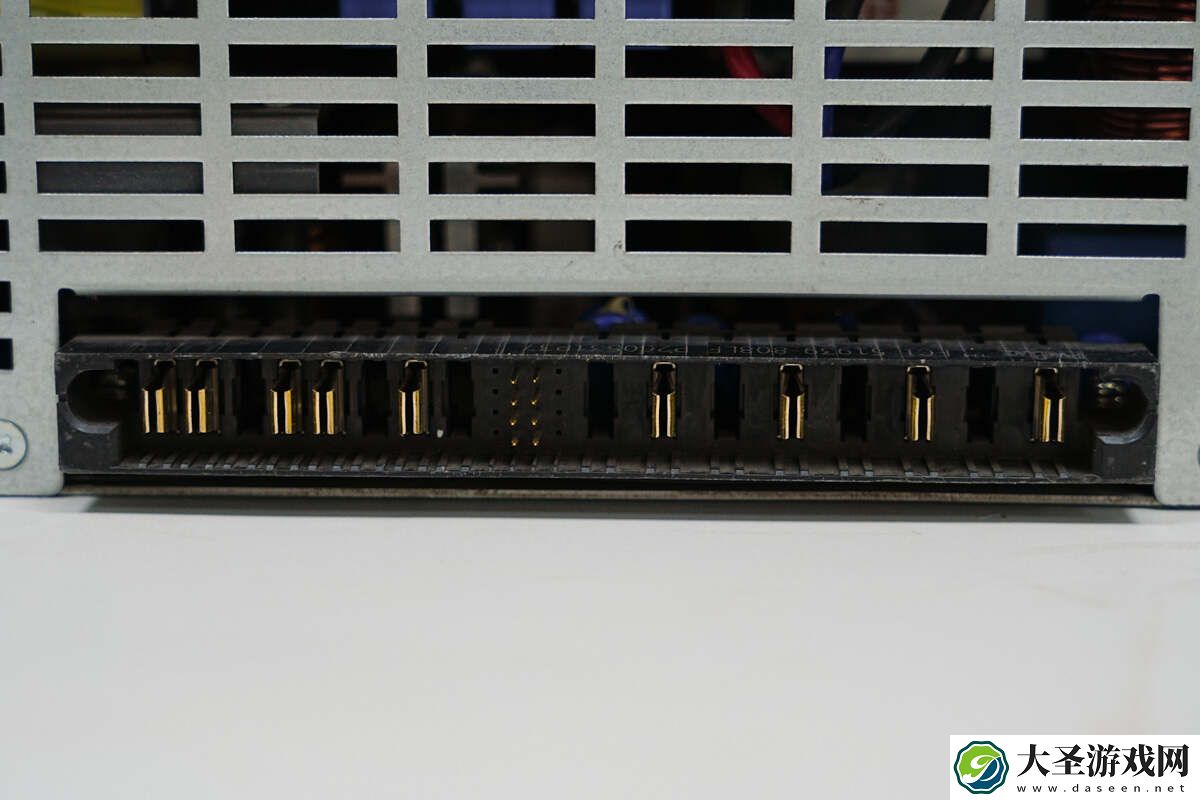

充电模块尾部连接器特写，左侧为直流输出端子，右侧为交流输入端子。

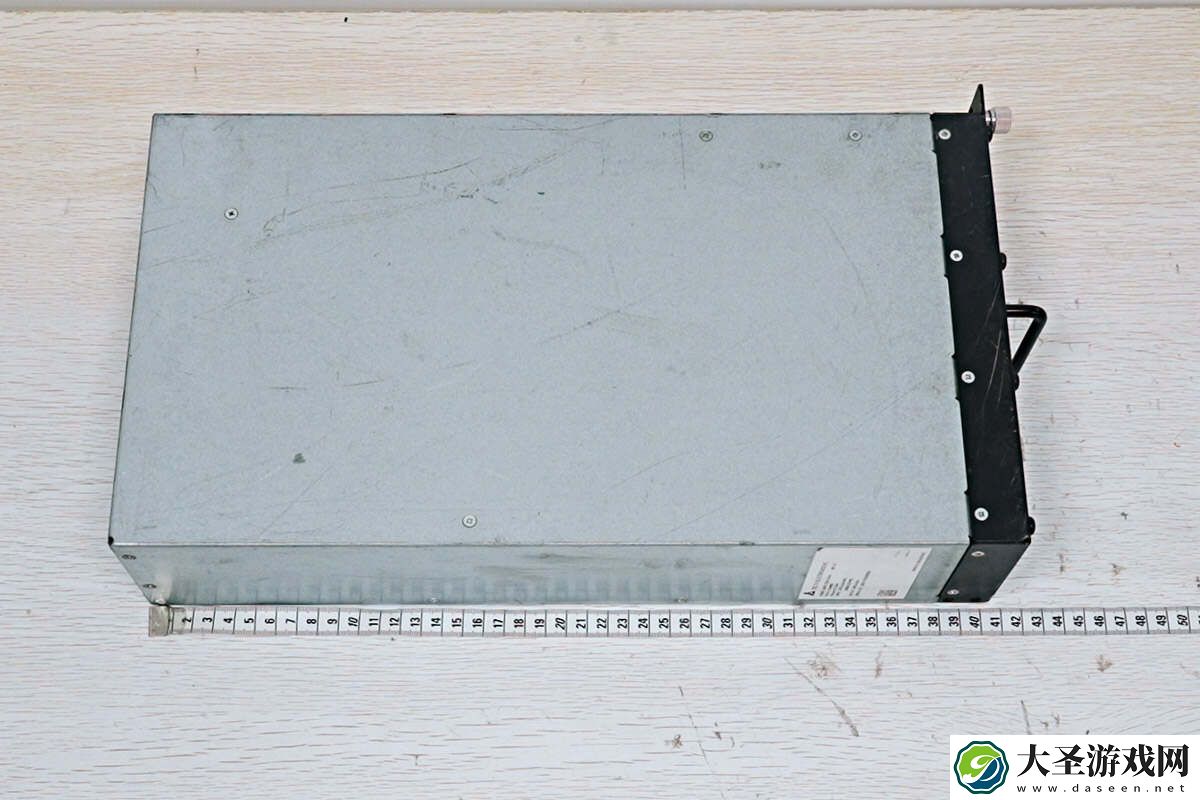

测得充电模块长度约为405mm。

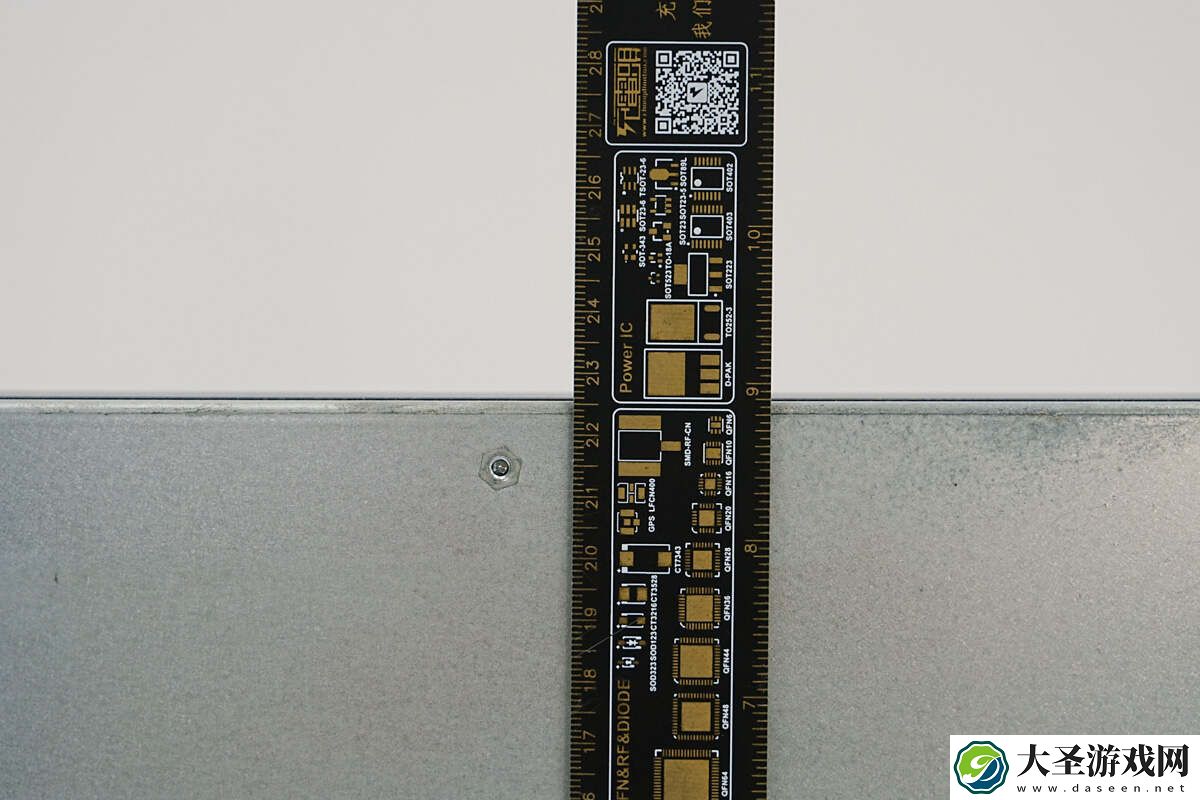

充电模块高度约为225mm。

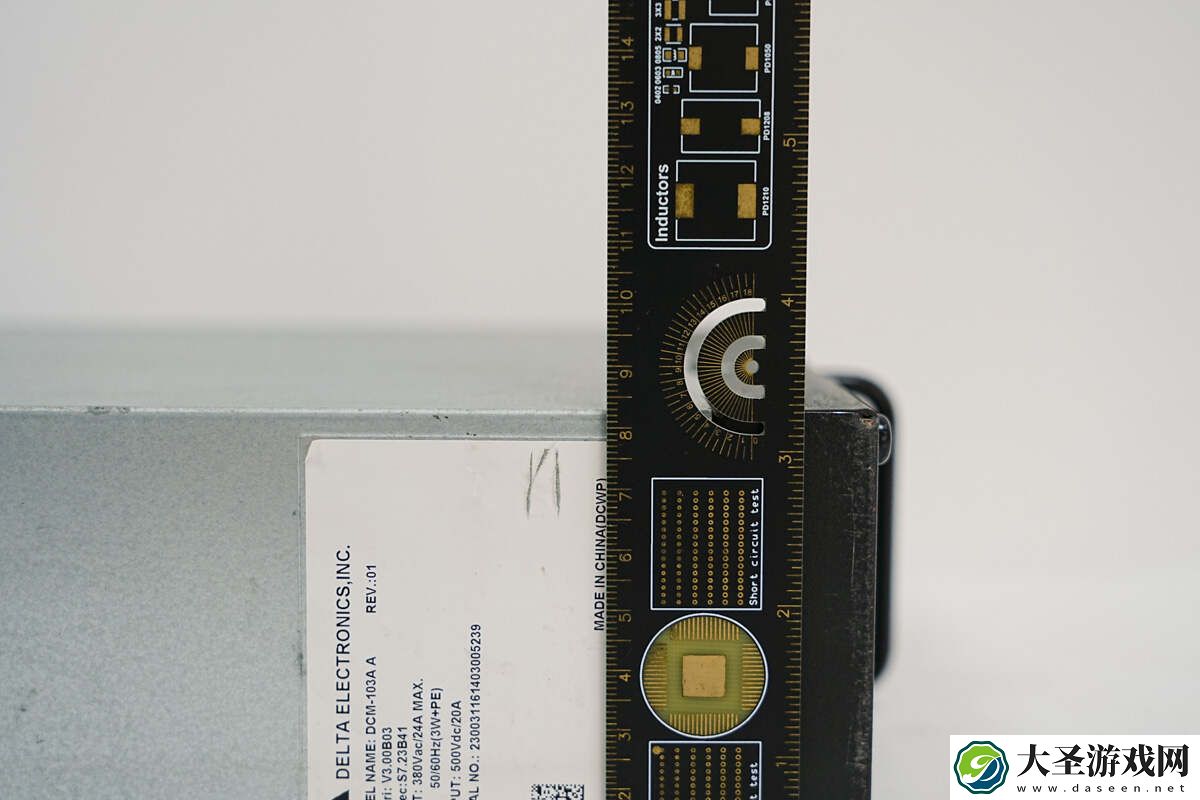

充电模块高度约为83mm。

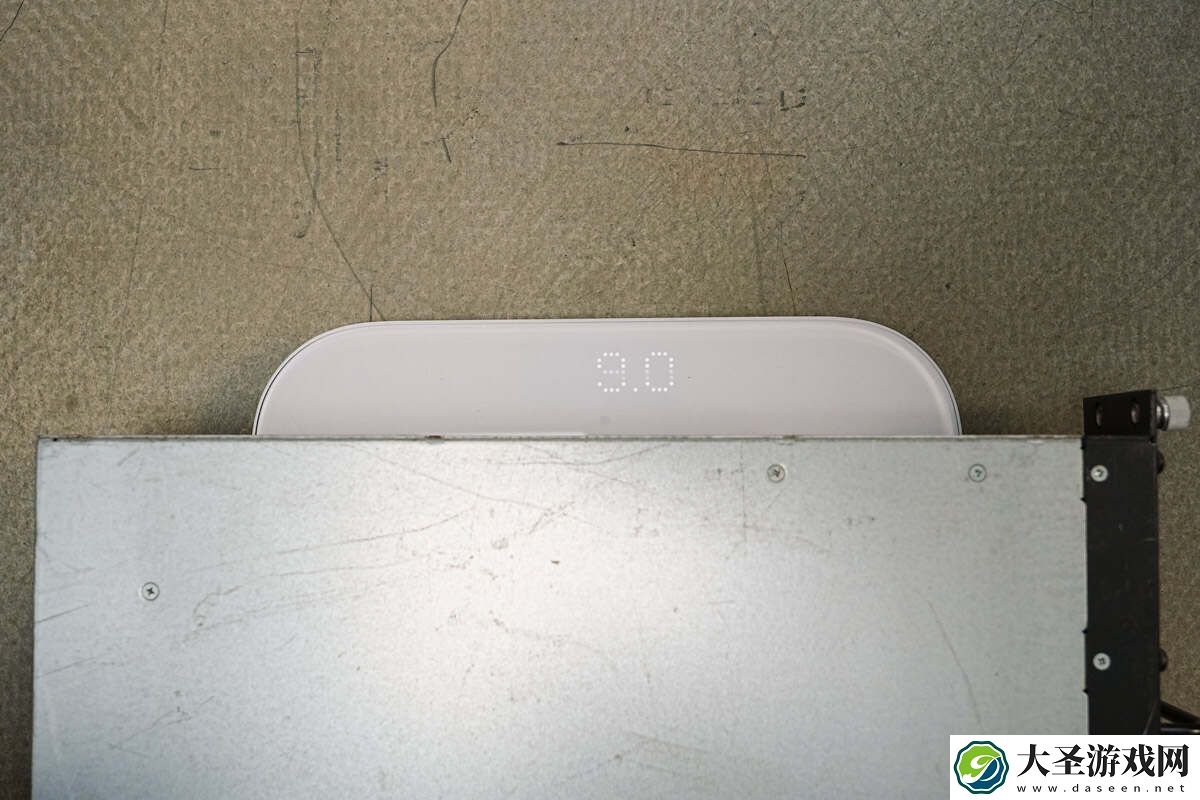

测得充电模块重量约为9kg。
