前言
PICO成立于2015年3月，于2021年9月并入字节跳动VR相关业务线，之后相继发布了多款PICO 4系列VR一体机。近期拿到了PICO一款20W快充充电器，产品配备单USB-C接口，支持5V3A、9V2.23A、12V1.67A三档固定电压输出，能够满足苹果多款机型日常快充需求。下面就随来一起看看产品内部的用料和做工。
PICO 20W快充充电器外观
充电器为经典直板造型设计，采用PC阻燃材质塑料外壳，表面磨砂工艺处理，机身整体颜色偏灰，小巧简约。

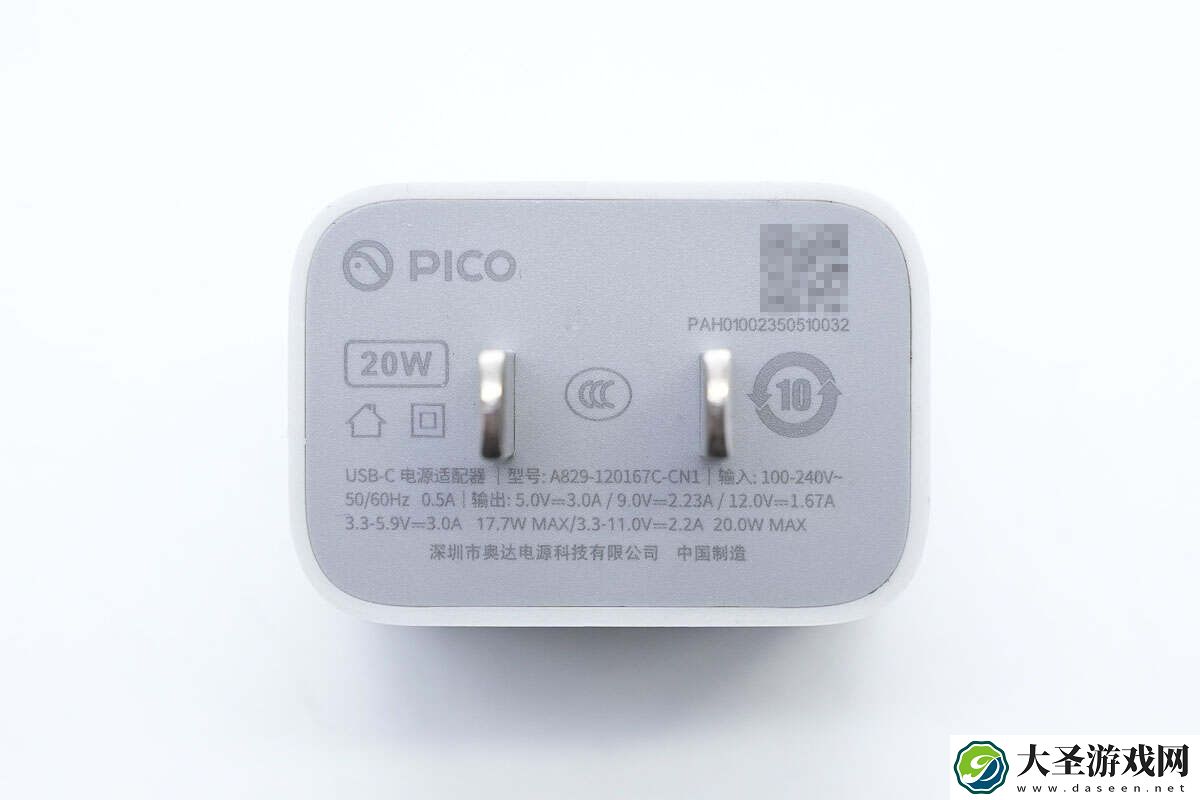

输入端外壳印有充电器参数信息。

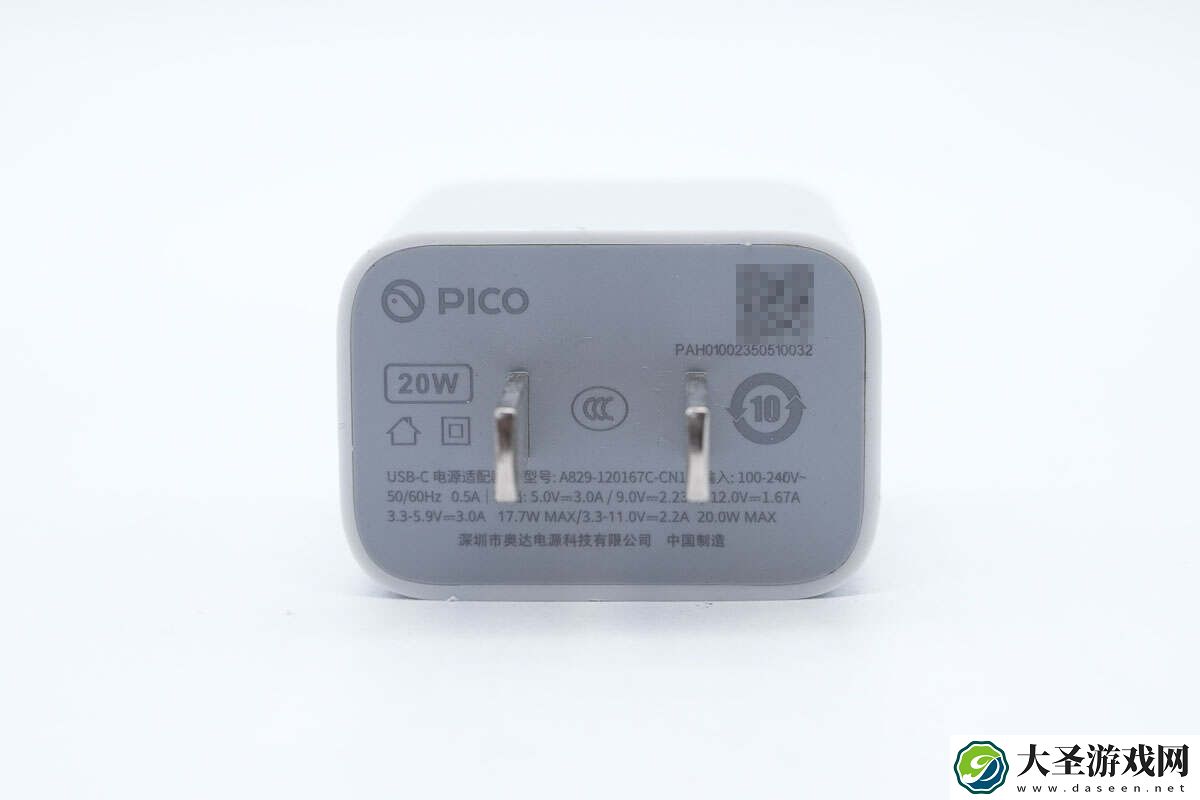

充电器参数特写
型号：A829-120167C-CN1
输入：100-240V~50/60Hz 0.5A
输出：5V3A、9V2.23A、12V1.67A、3.3-5.9V3A、3.3-11V2.2A
制造商：深圳市奥达电源科技有限公司
充电器通过了CCC认证。

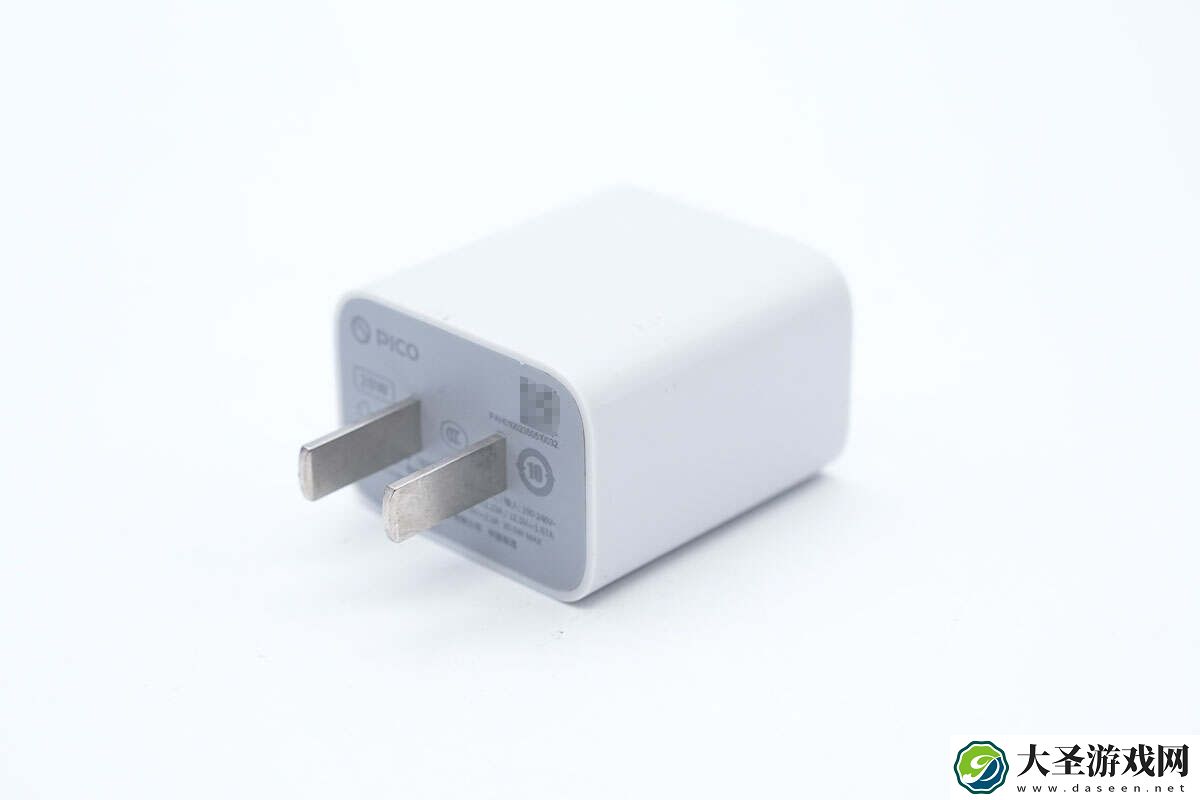

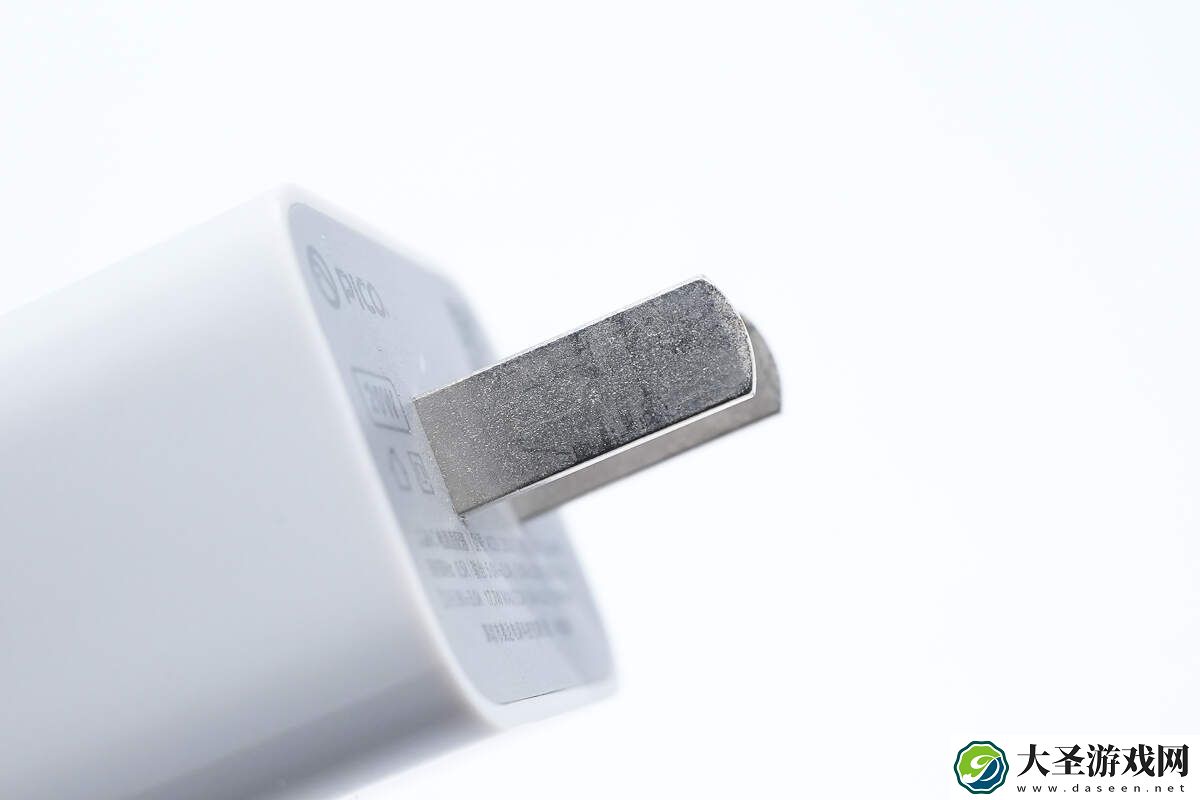

输入端配备固定式国标插脚。

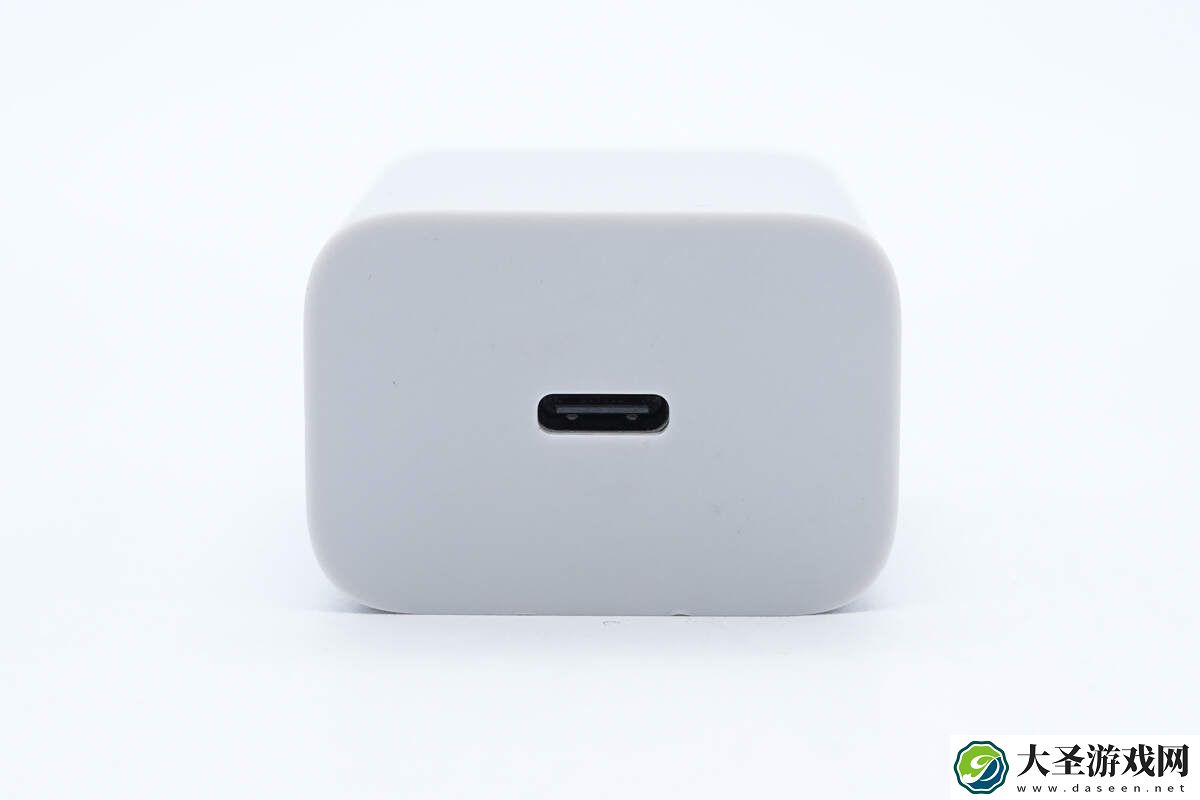

输出顶面配置USB-C接口，黑色胶芯不露铜。

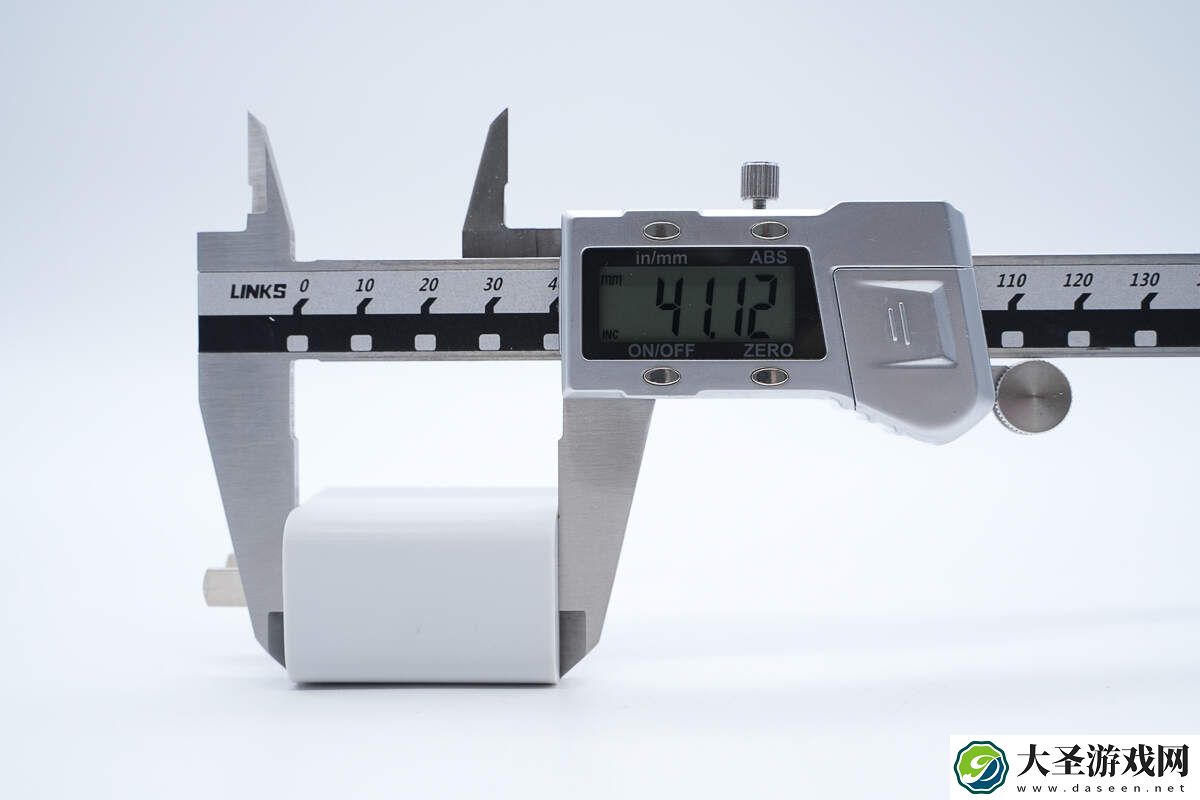

实测充电器机身长度为41.12mm。

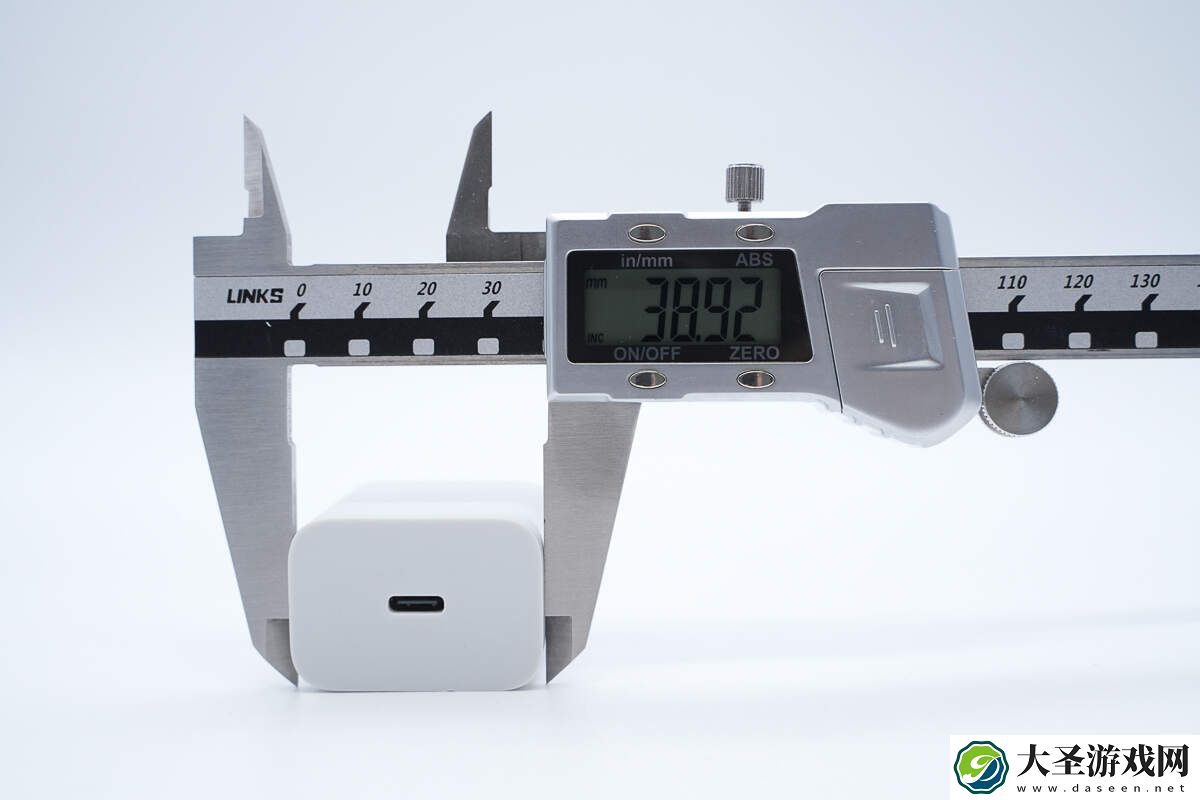

宽度为38.92mm。

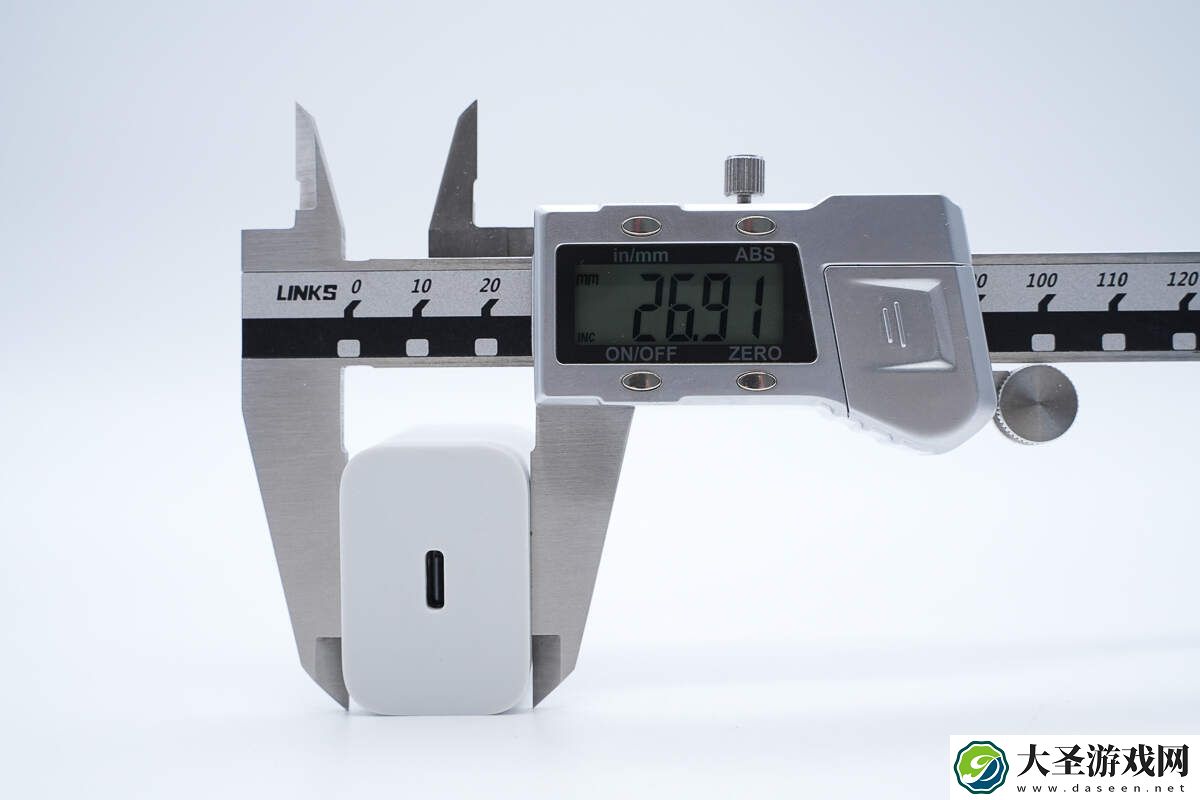

厚度为26.91mm。

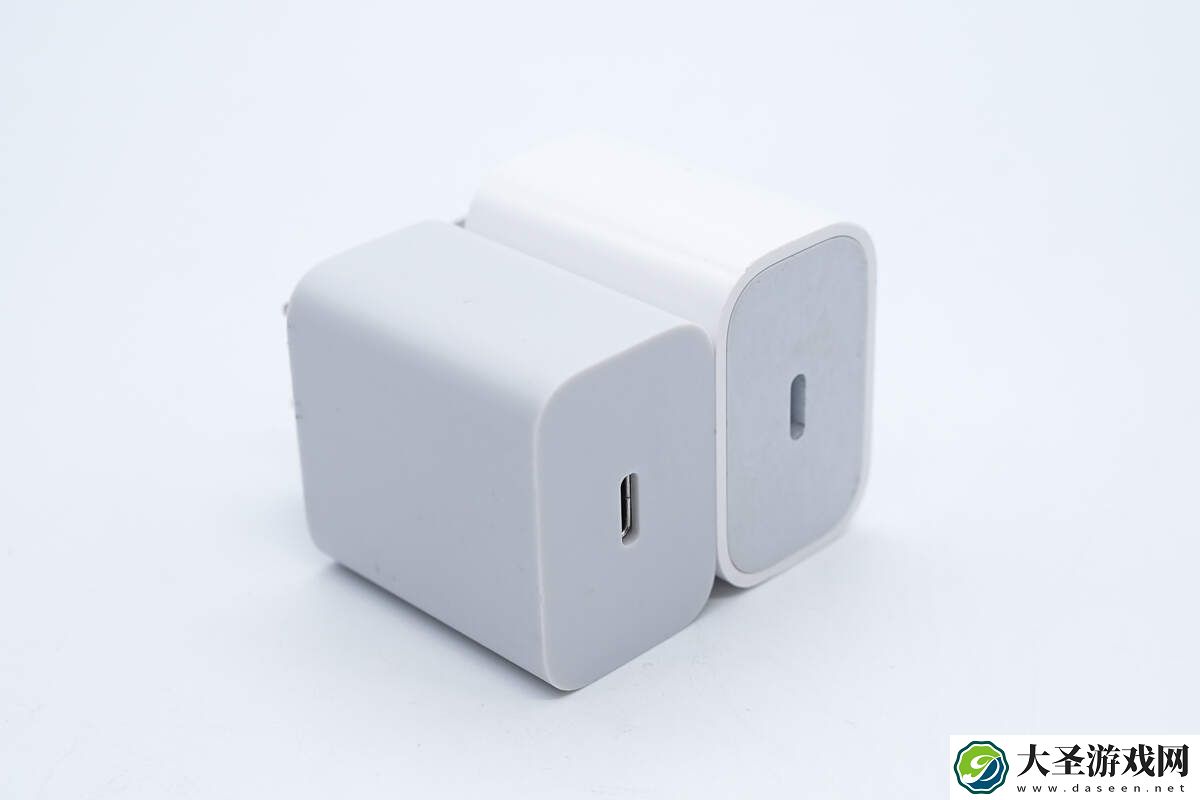

和苹果20W充电器放在一起对比，两者大小相当。

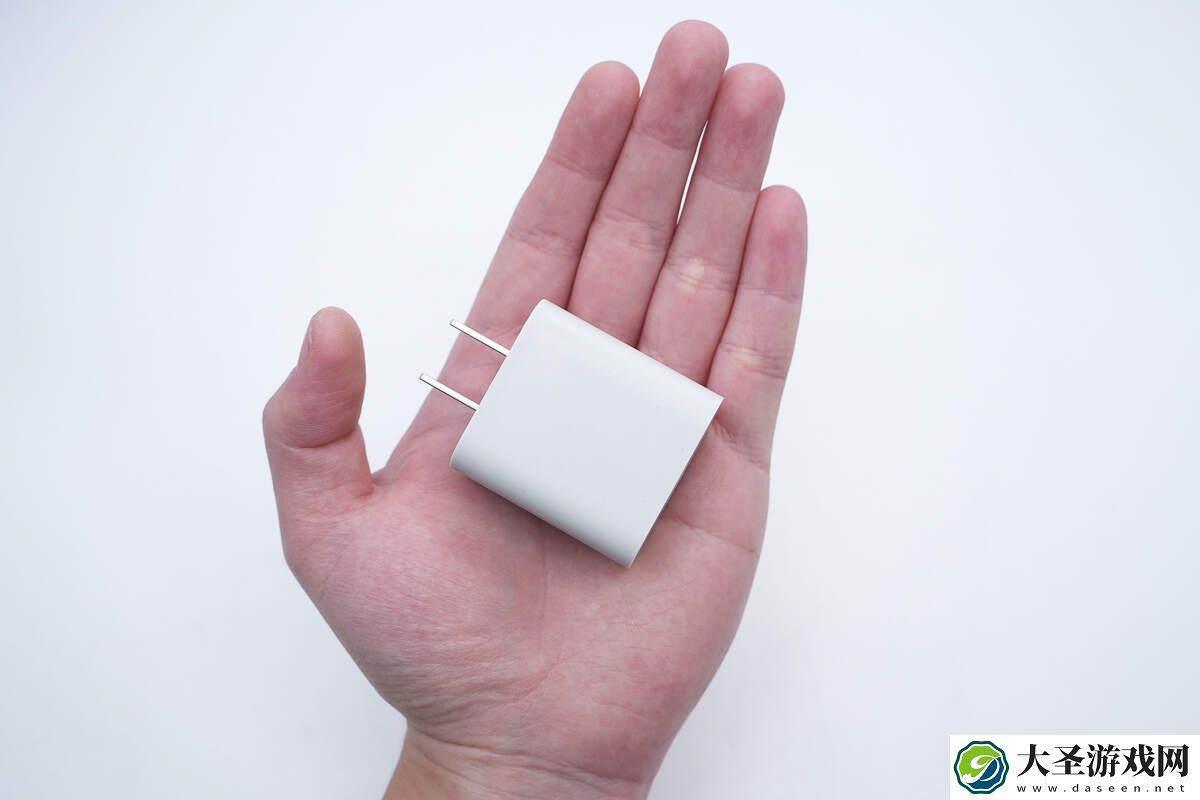

充电器拿在手上的大小直观感受。

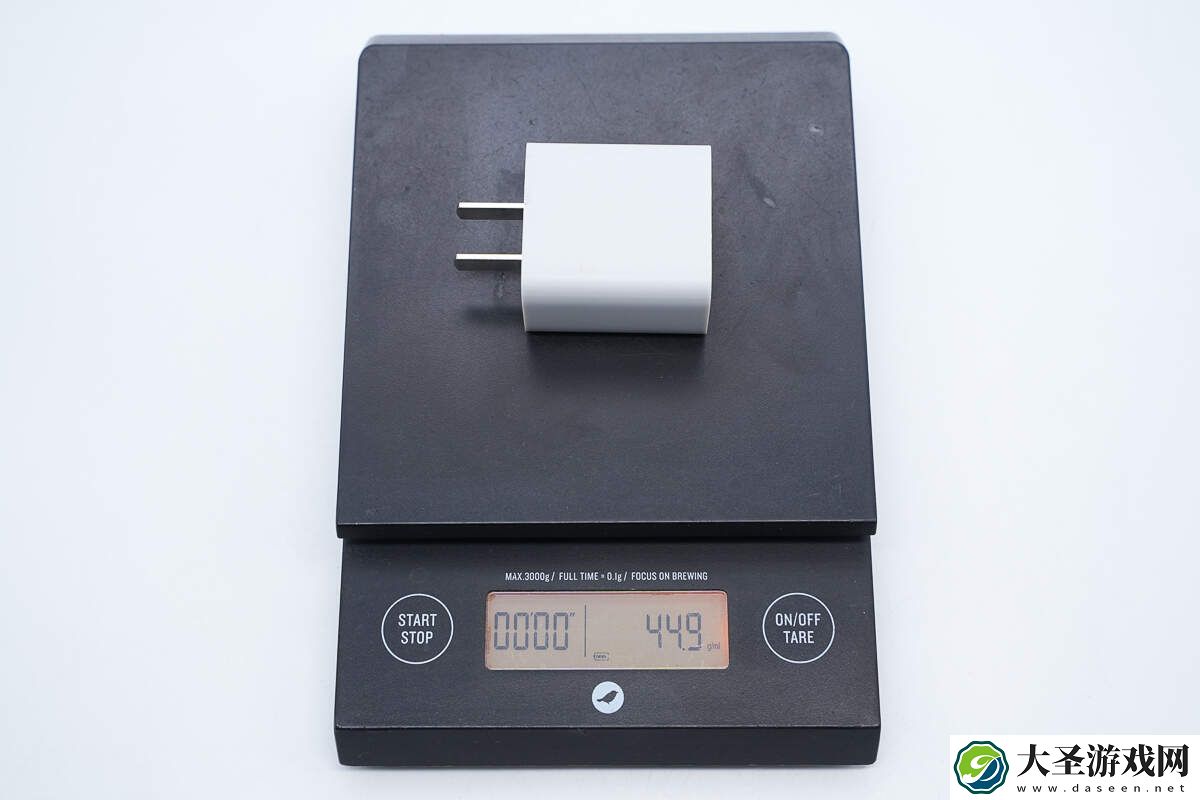

另外测得充电器重量约为45g。

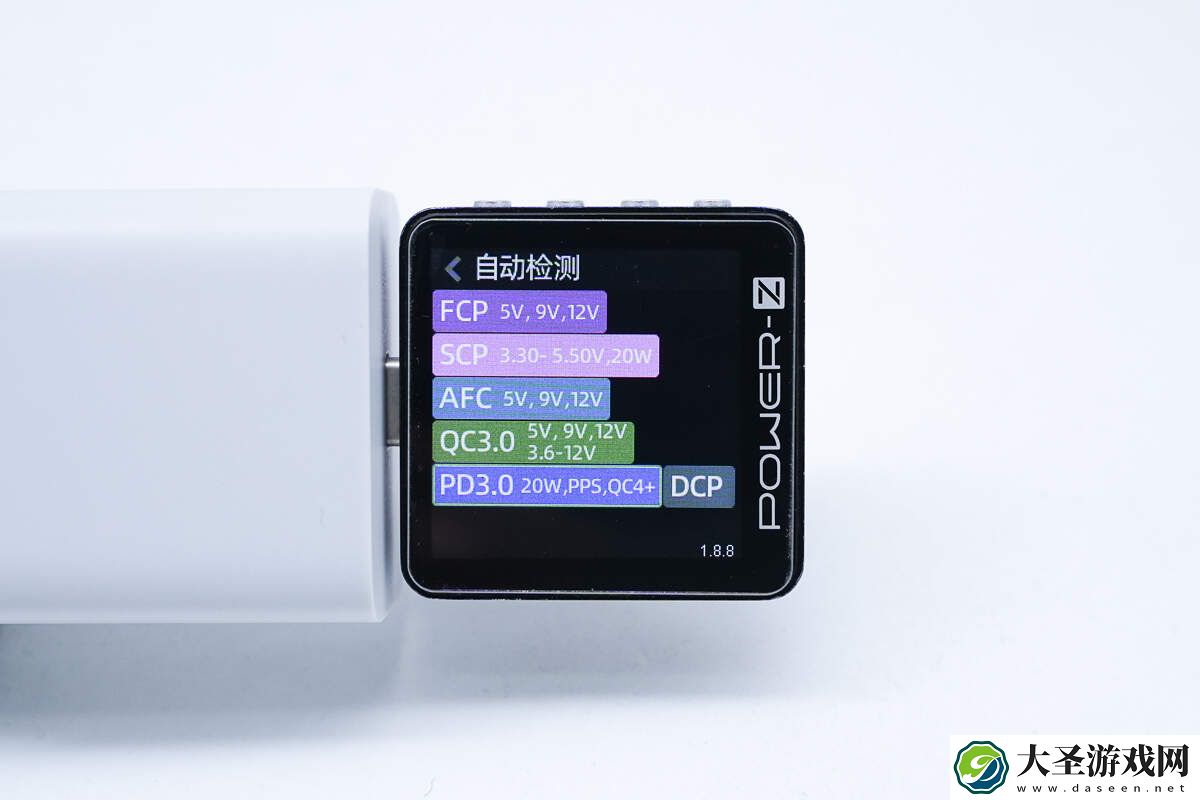

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP充电协议。

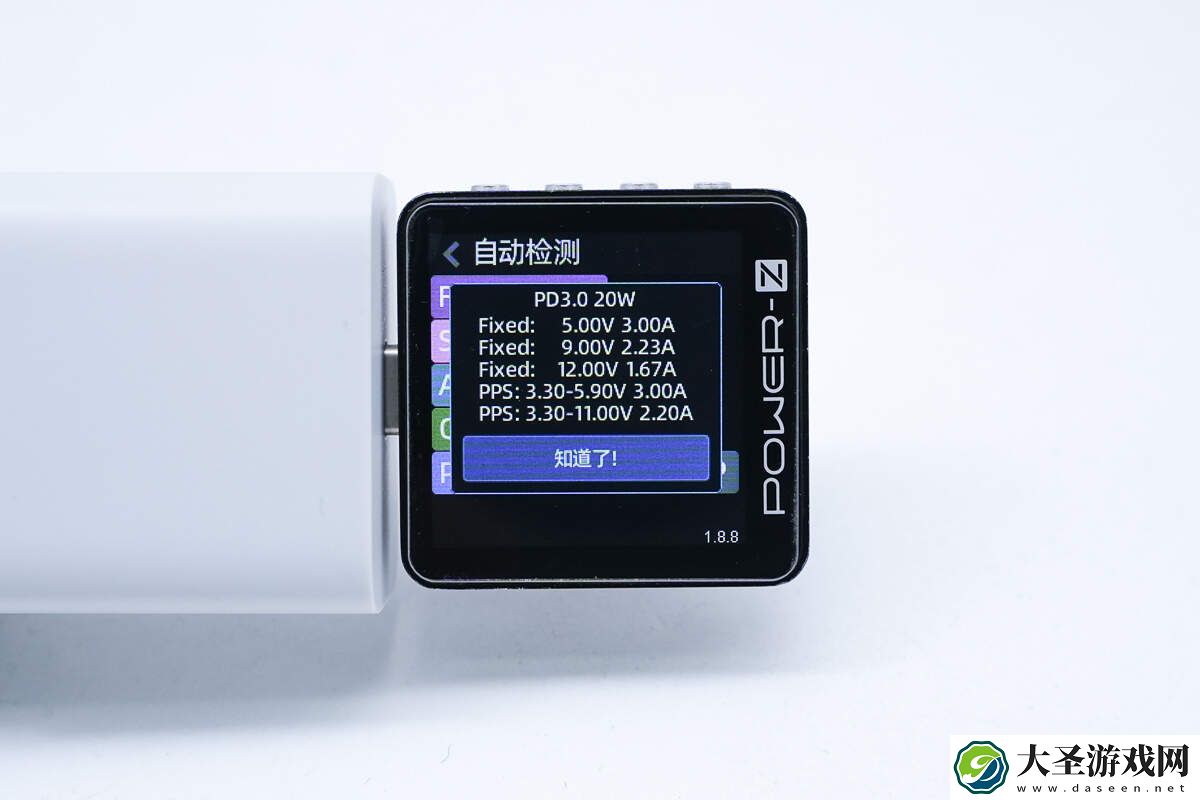

此外PDO报文显示USB-C口还具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及3.3-5.9V3A、3.3-11V2.2A两组PPS电压档位。
PICO 20W快充充电器拆解

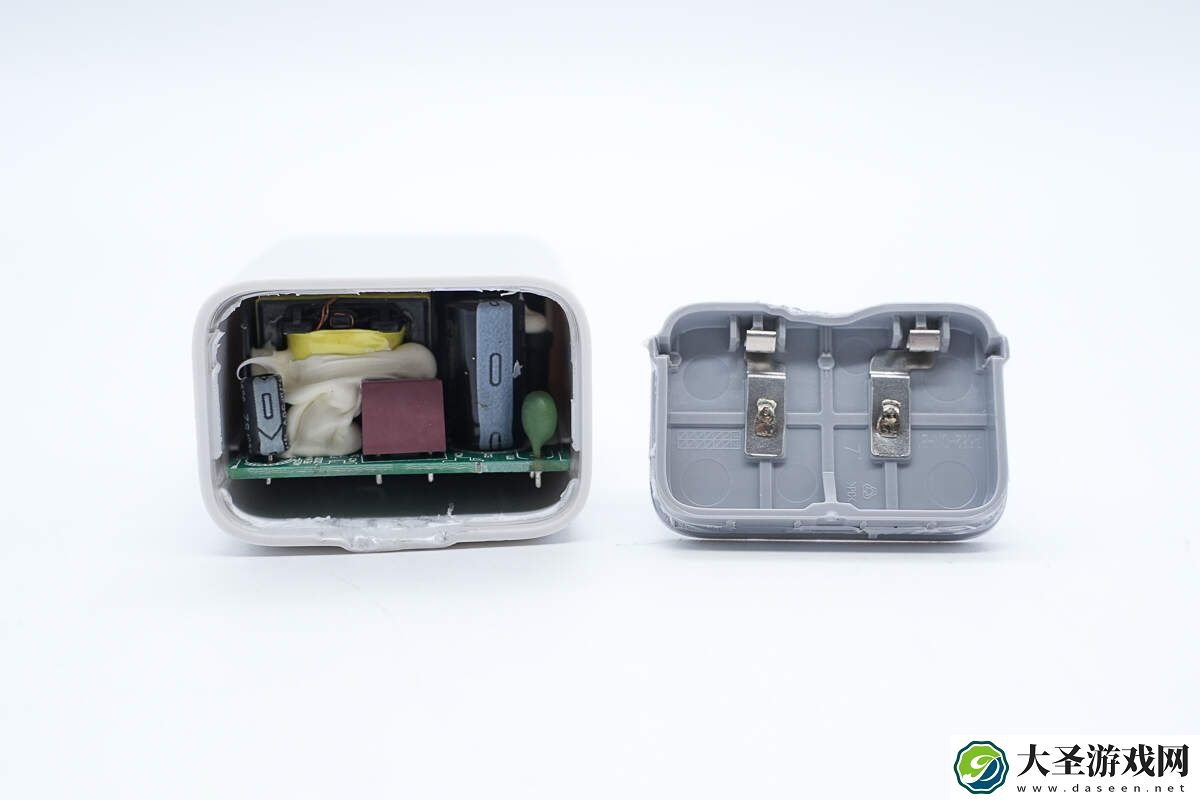

将输入端外壳拆开，插脚与PCB板通过金属弹片接触通电。

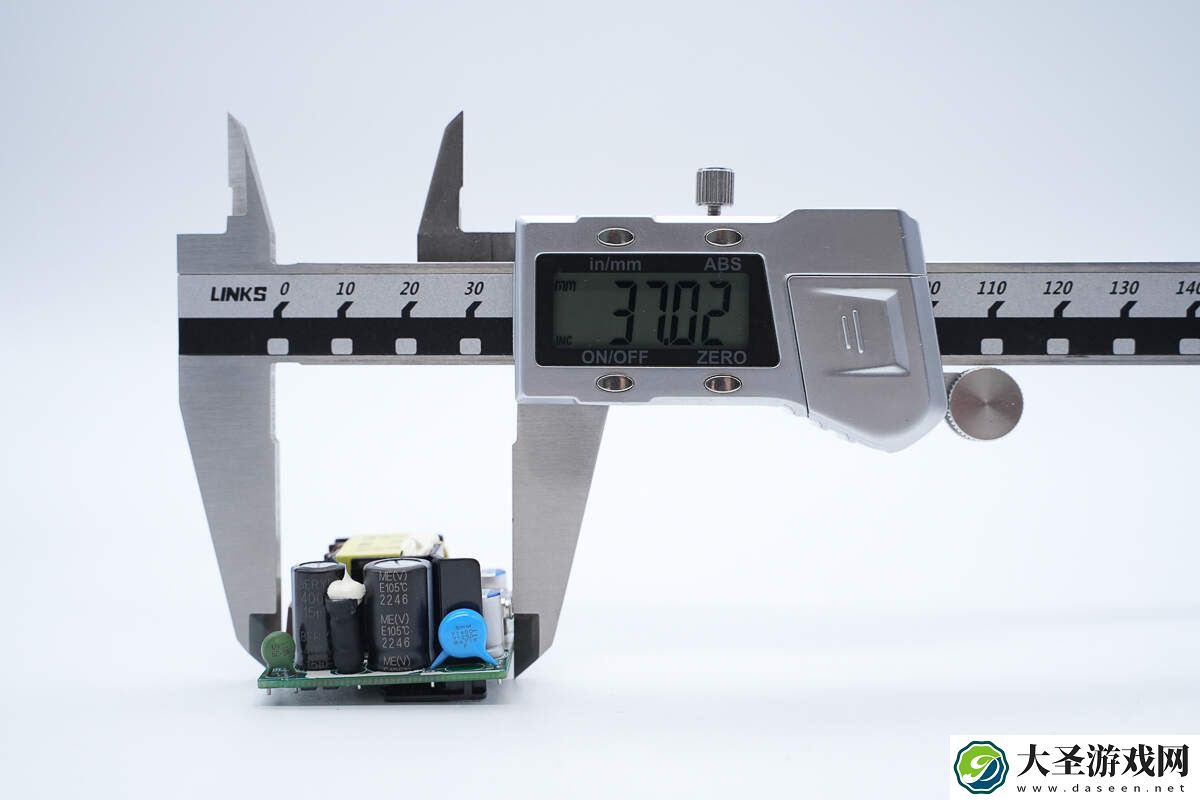

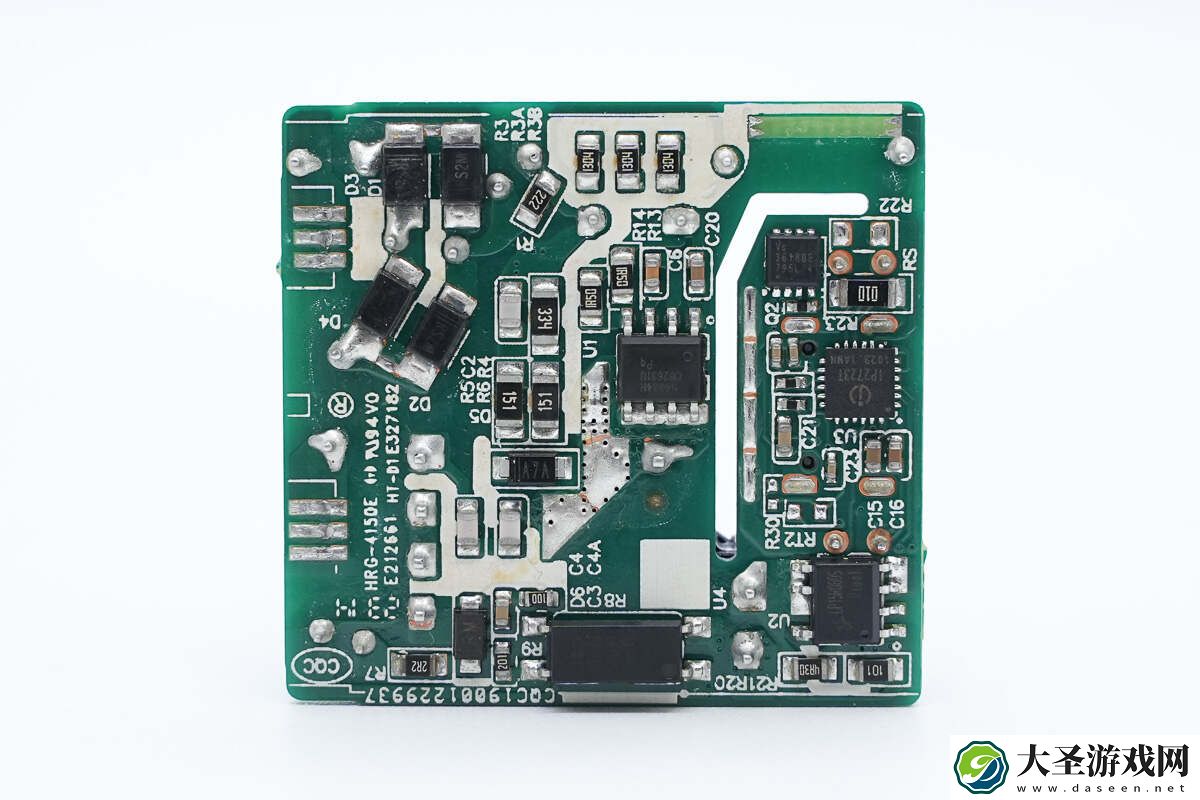

取出PCBA模块，测得模块长度为37.02mm。

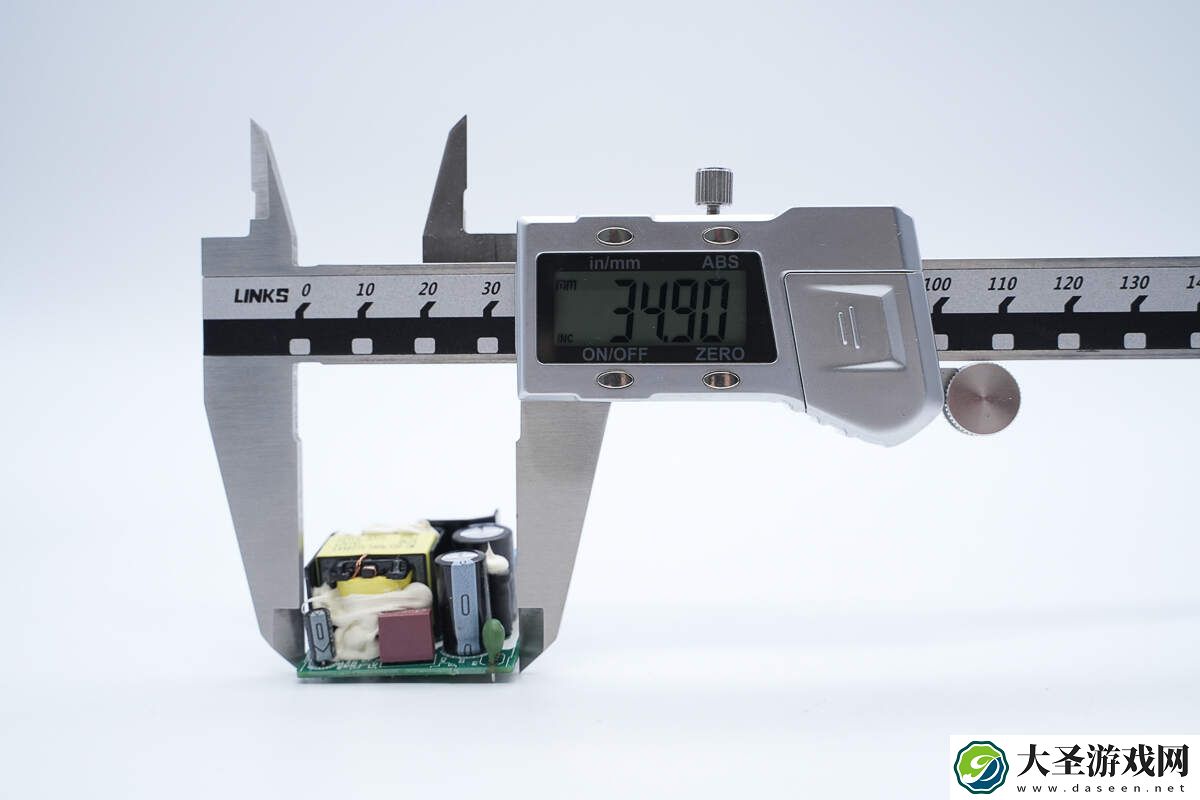

宽度为34.9mm。

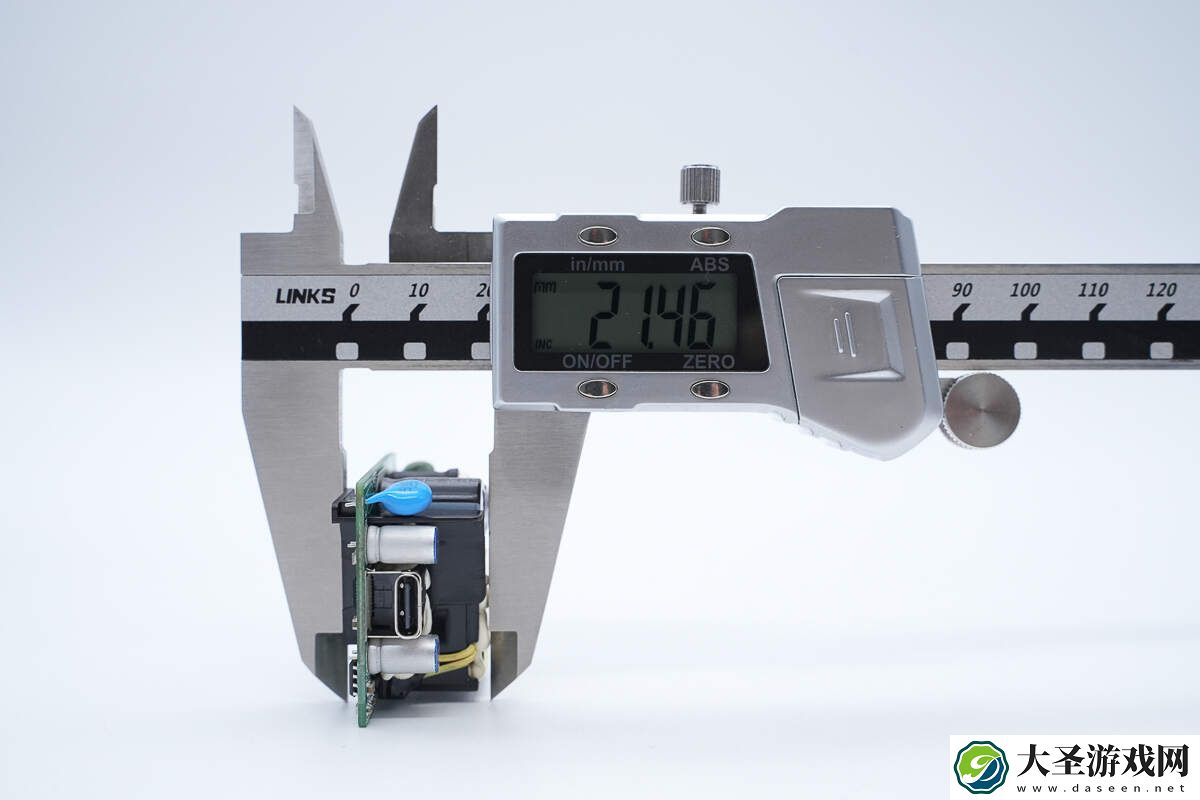

厚度为21.46mm。

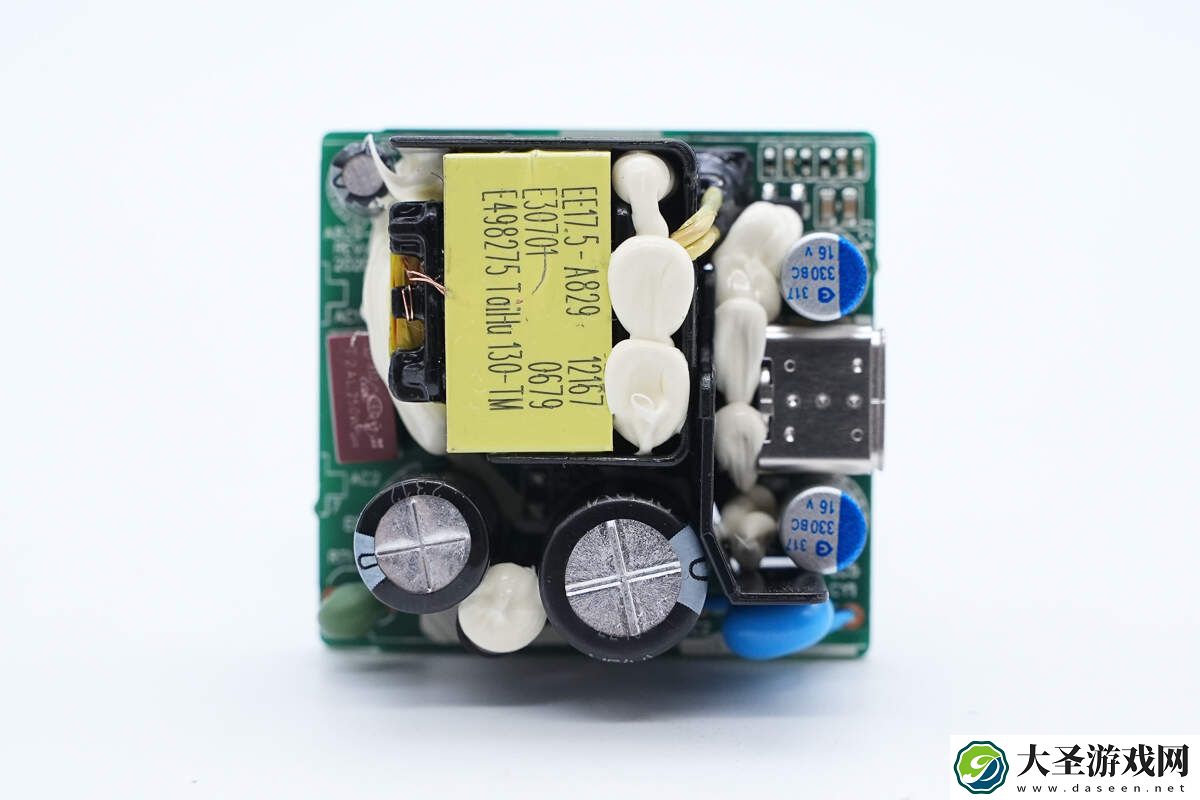

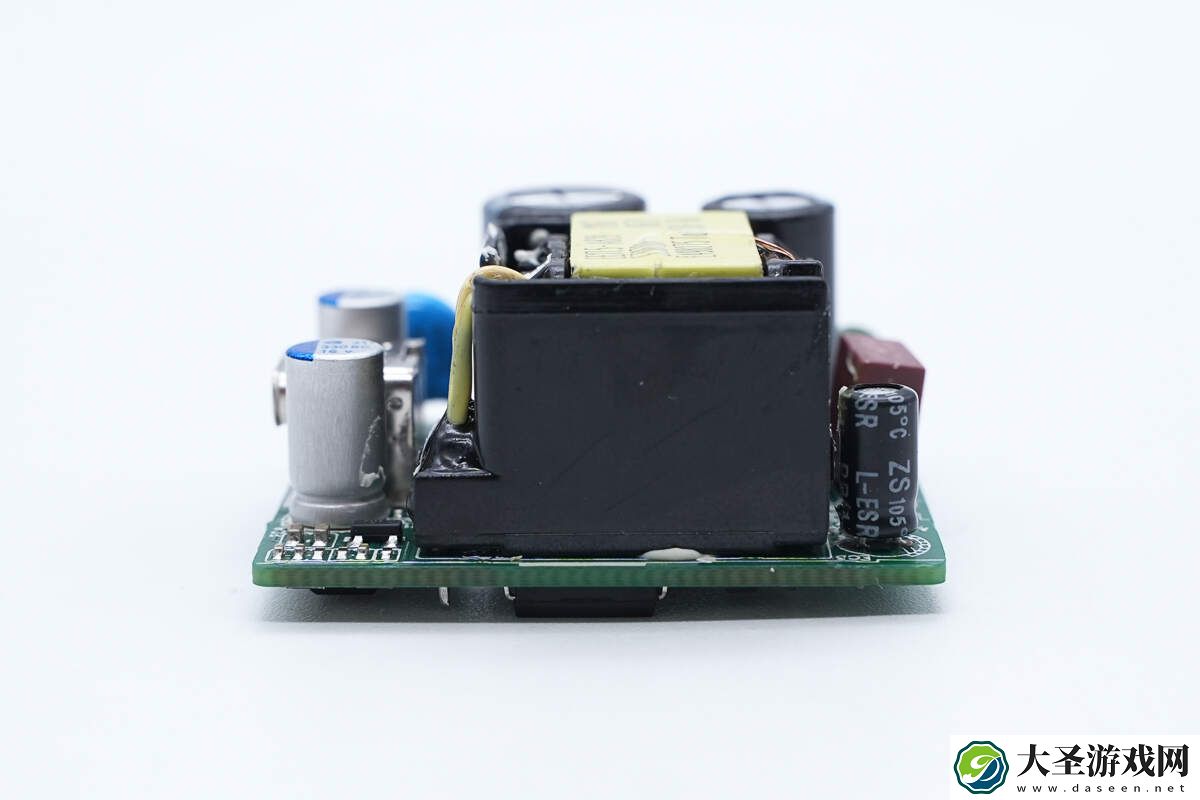

模块正面变压器外套塑料壳，并打胶加固，初次级键设有塑料隔离板。

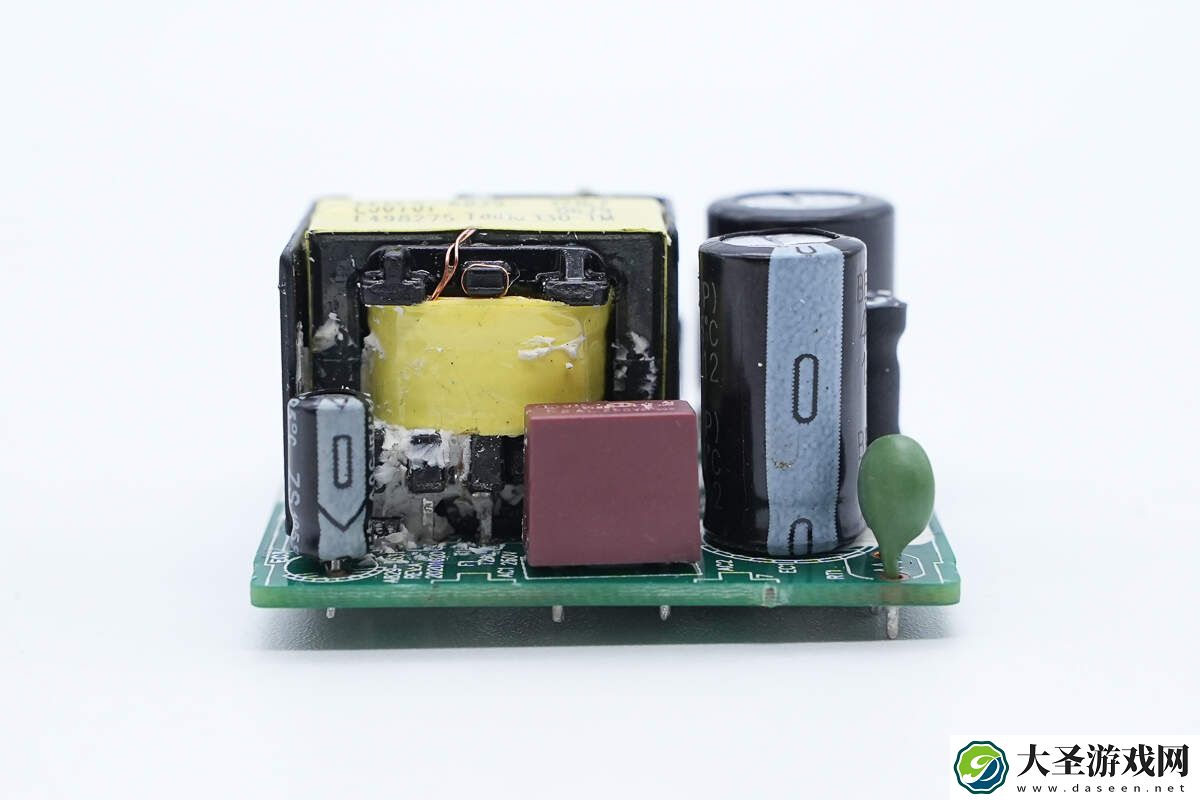

主板前端设有延时保险丝和NTC热敏电阻。

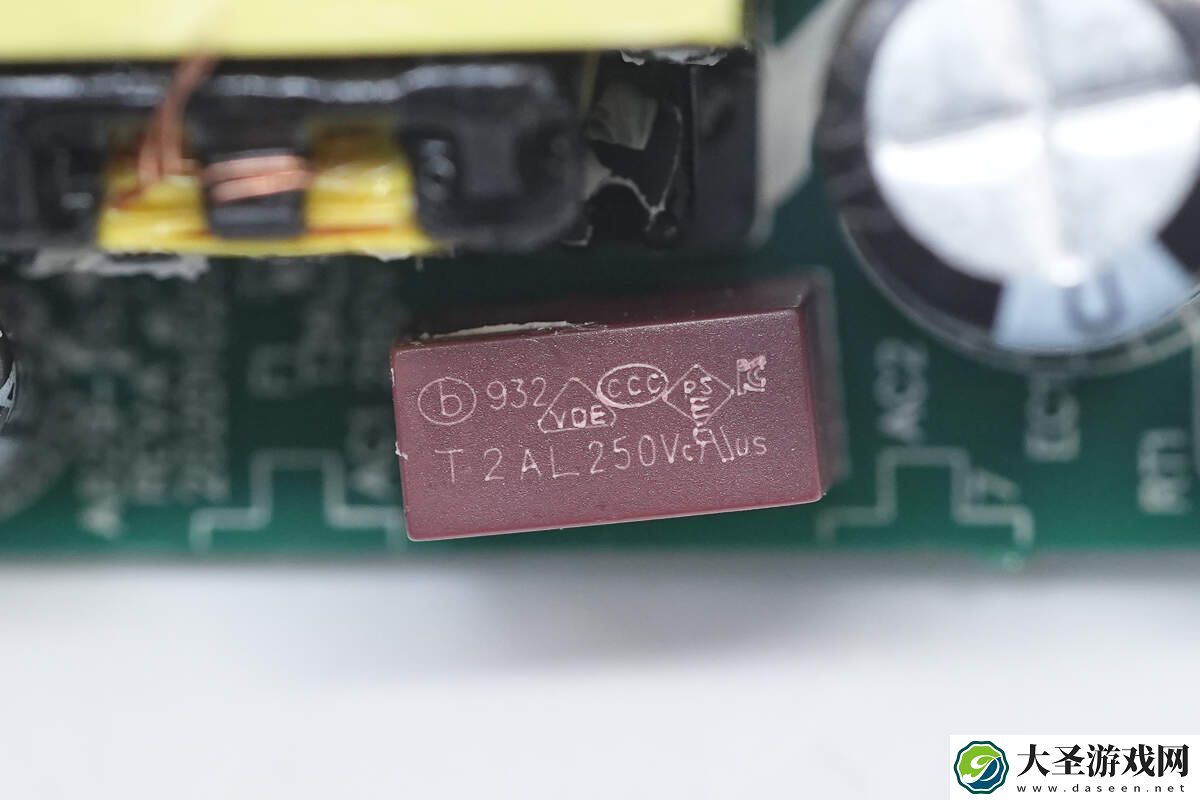

延时保险丝来自贝特电子，出料号932，规格为2A250V。

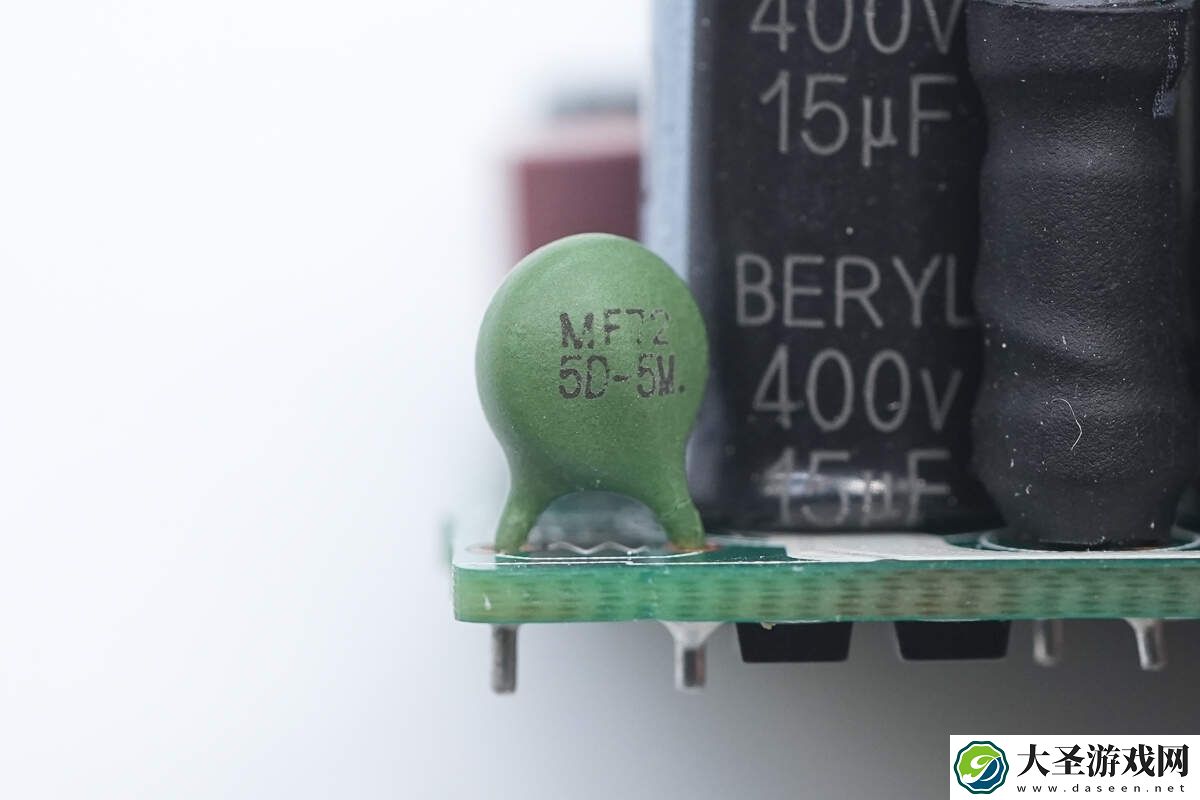

NTC热敏电阻用于抑制上电浪涌电流。

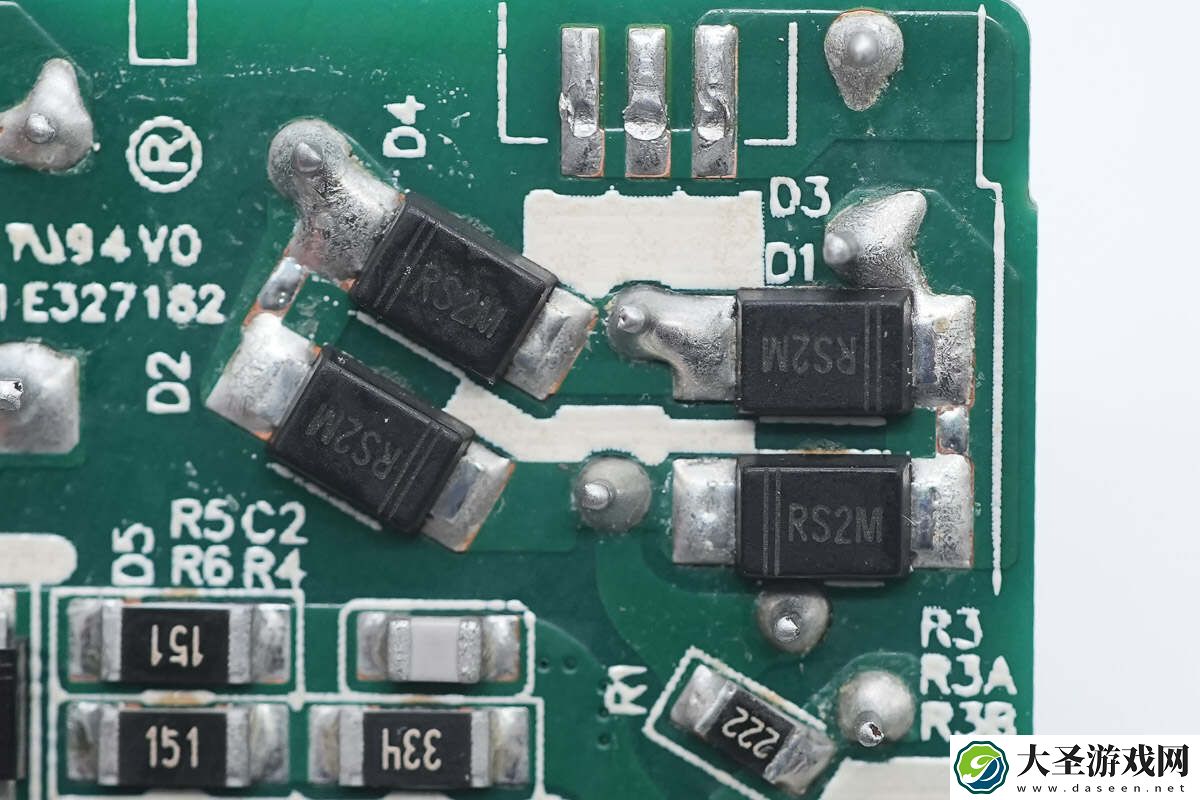

输入采用四颗整流二极管进行整流。

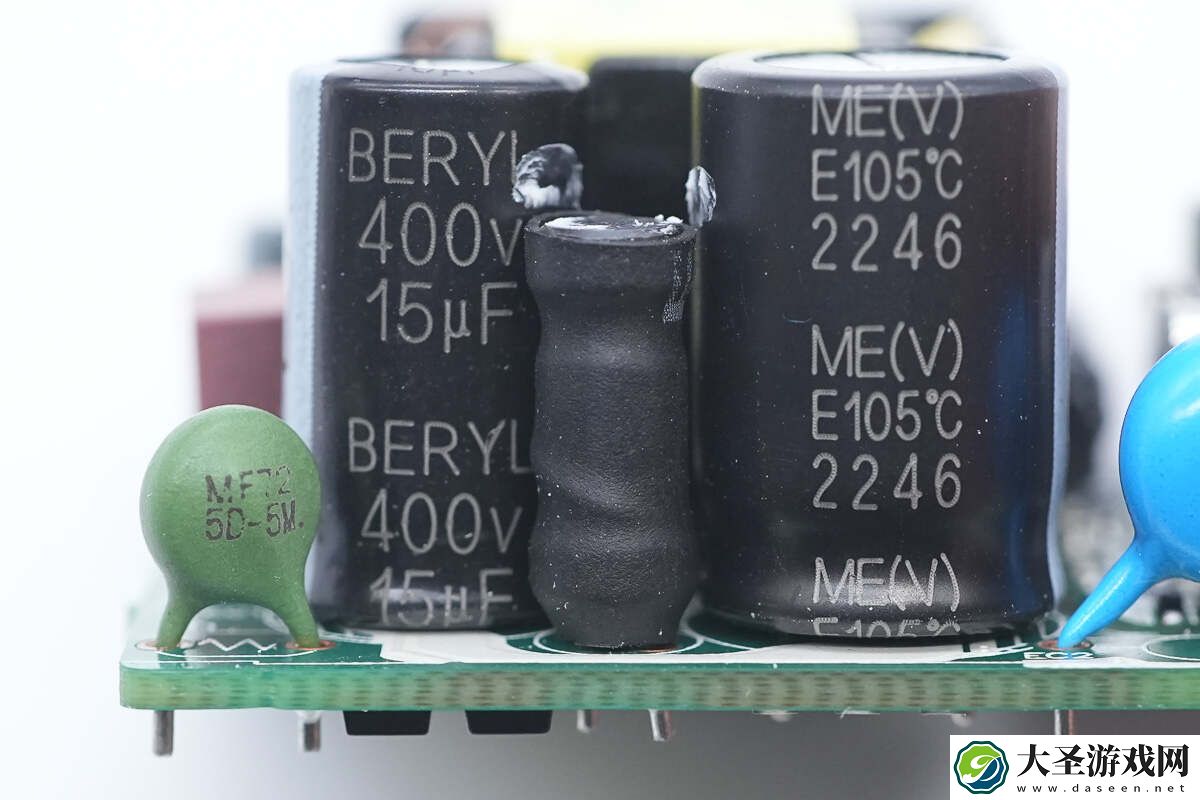

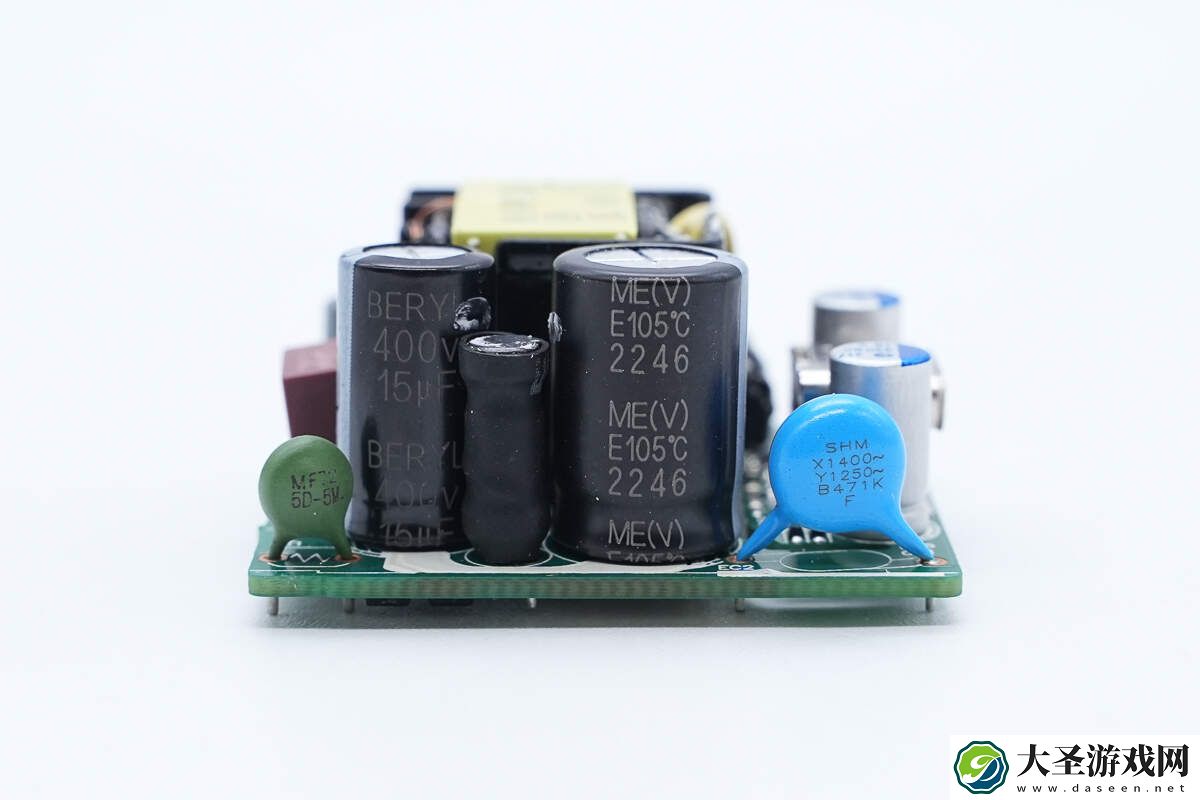

板子一侧设有工字滤波电感和两颗高压滤波电解电容。

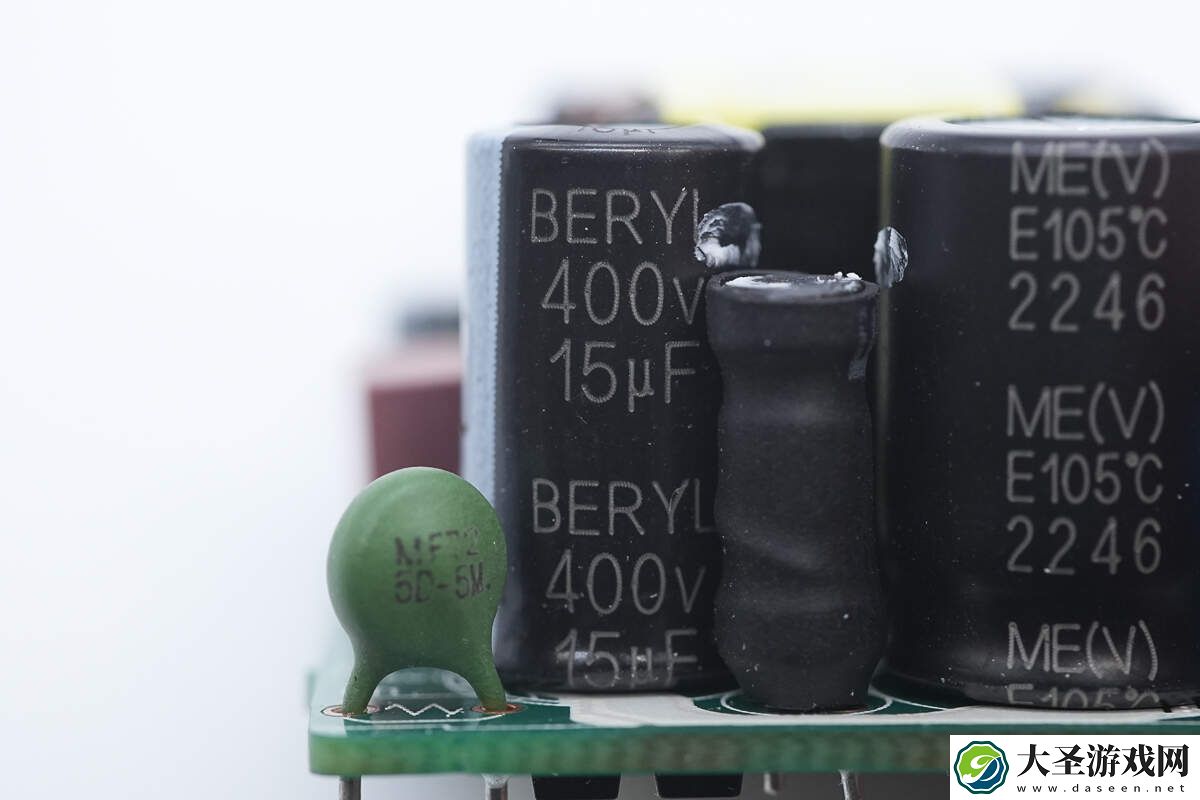

高压滤波电解电容来自绿宝石，规格为400V15μF。

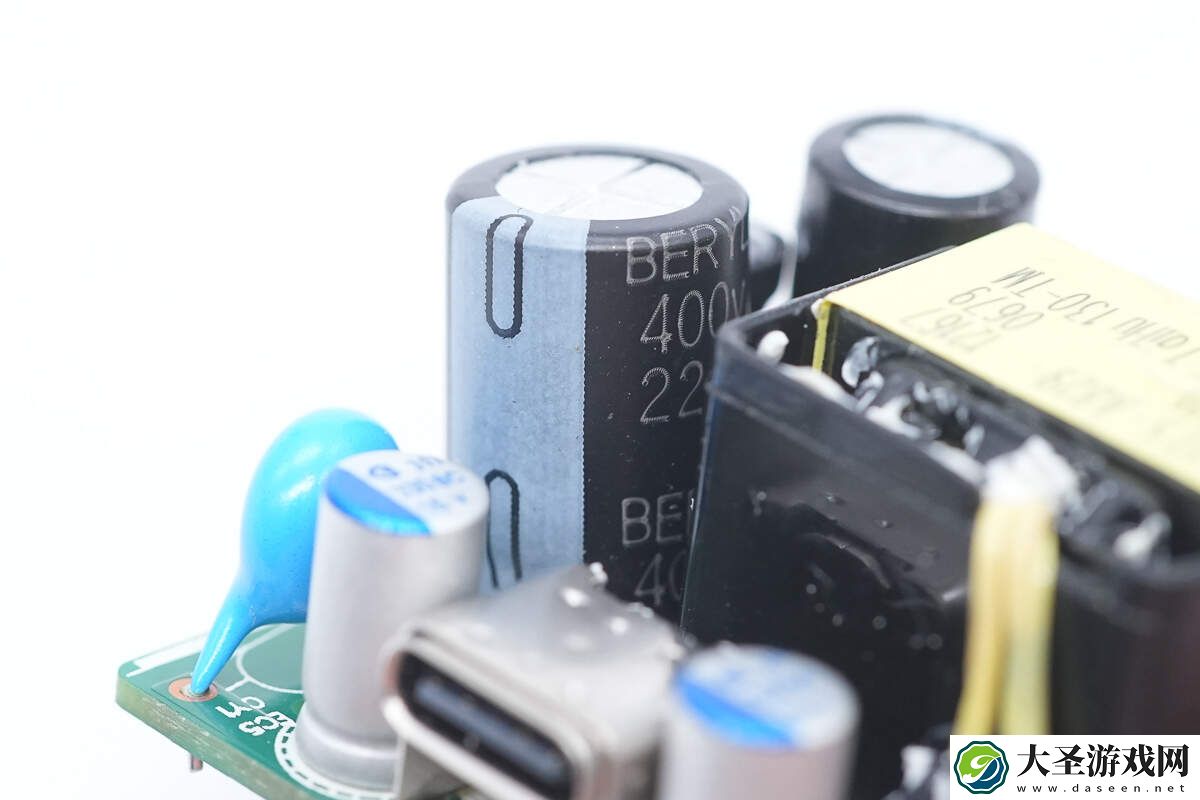

另一颗规格为400V22μF。
工字滤波电感外套热缩管绝缘保护。
另一侧设有主控芯片供电电容以及变压器。

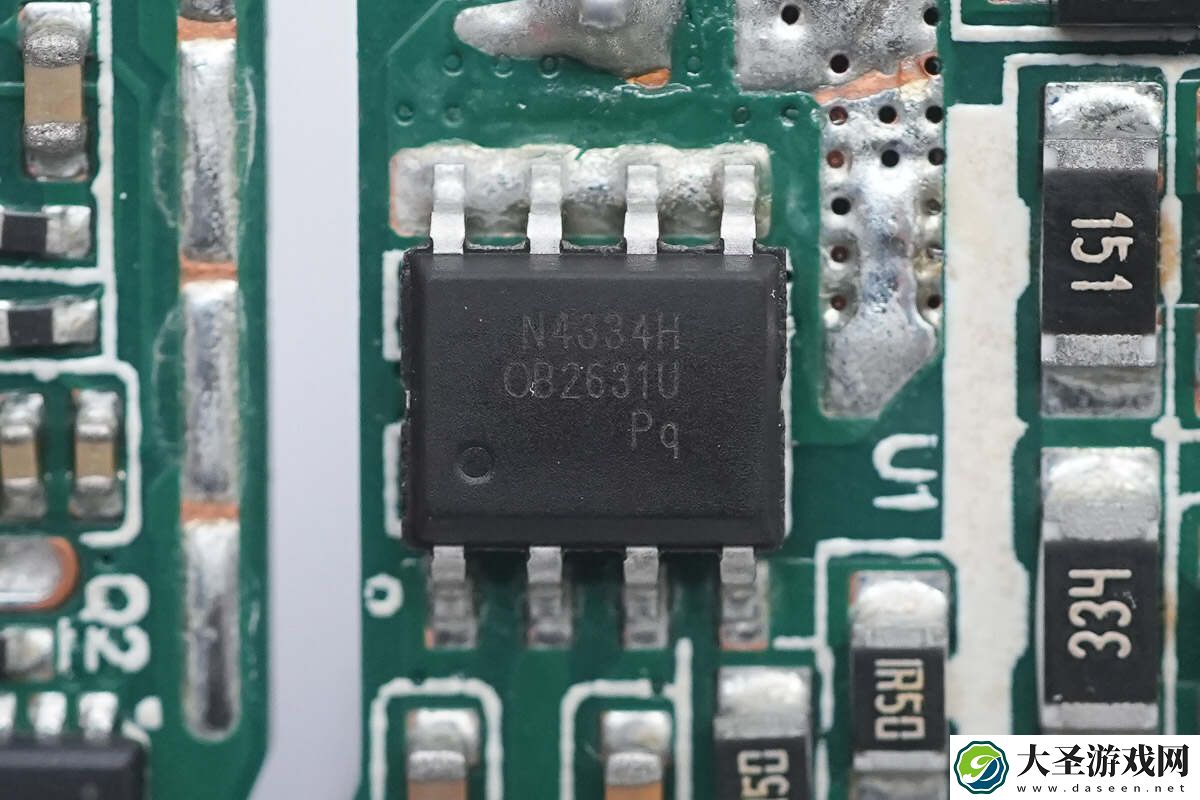

开关电源主控芯片采用昂宝OB2631U，内部集成DCM PWM控制器和高压开关管，为高性能低待机功耗以及低成本开关电源而优化。此外提供完整的保护功能，包括逐周期电流限制，过载保护，欠压闭锁和内部过热保护。

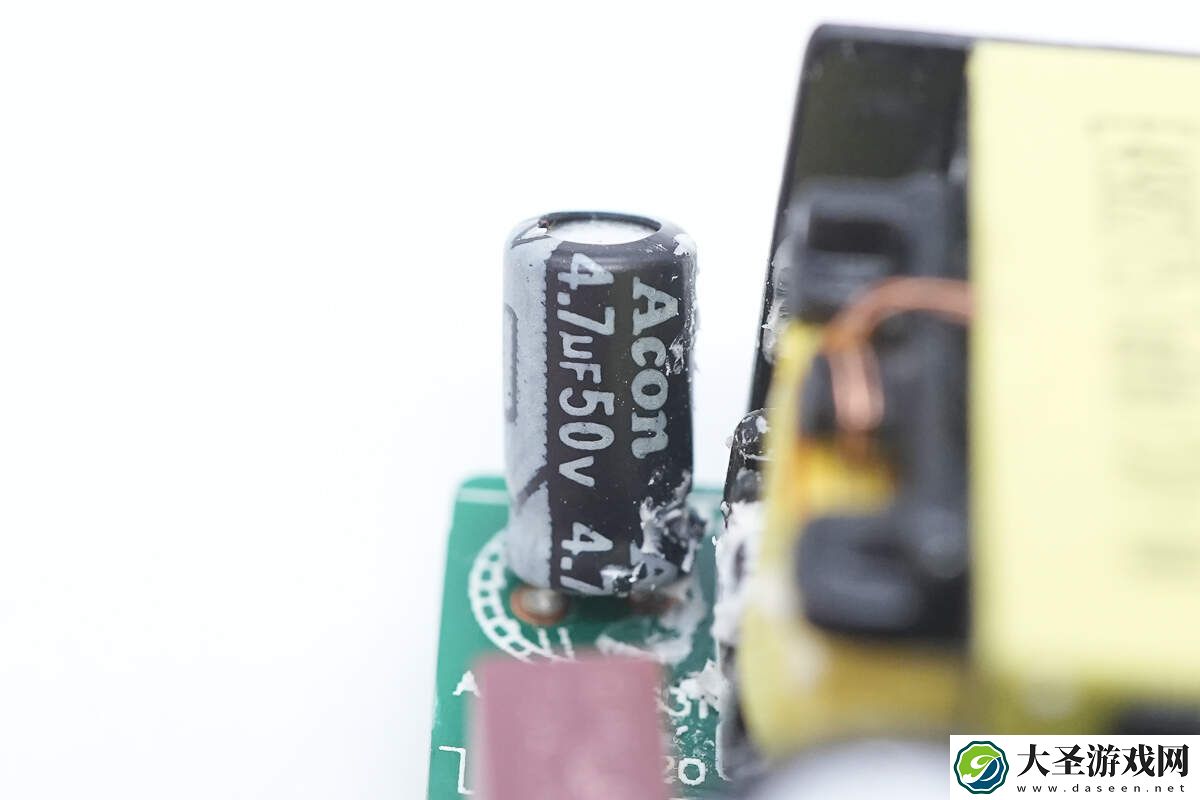

主控芯片供电电容来自新中元，规格为4.7μF50V。

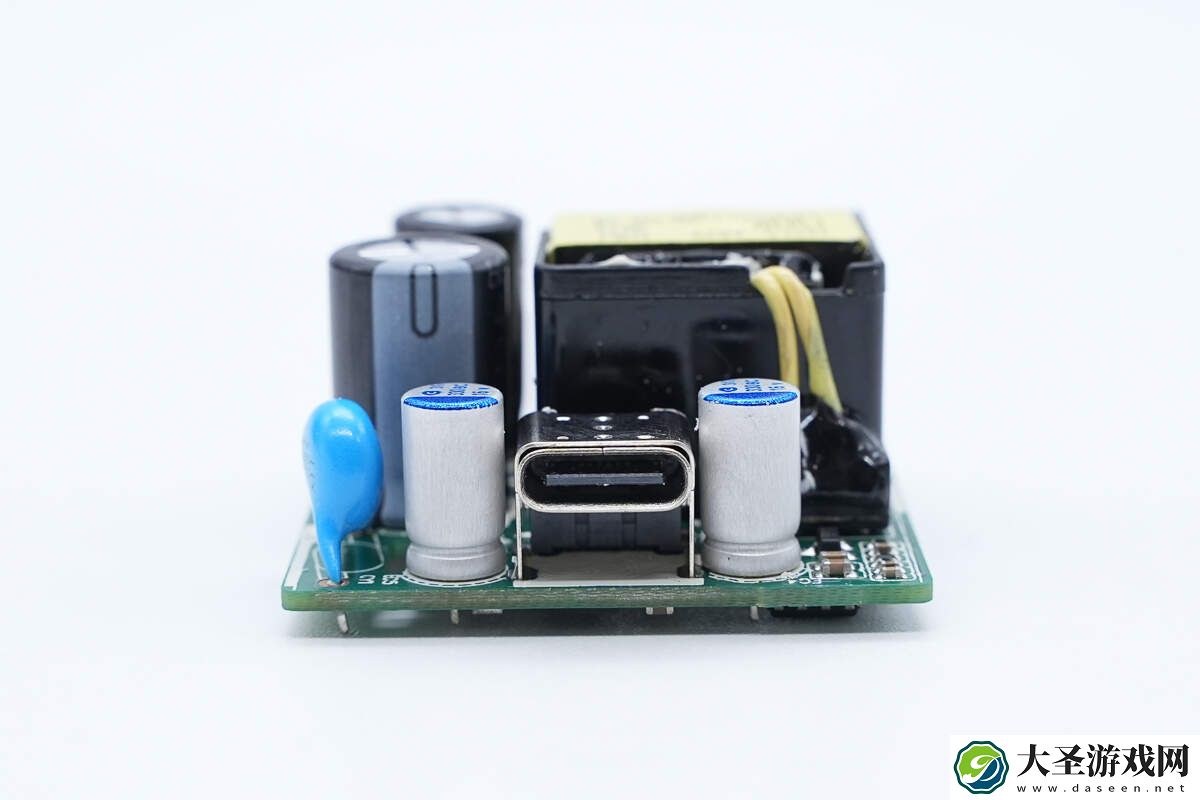

输出端两侧设有固态滤波电容以及Y电容。

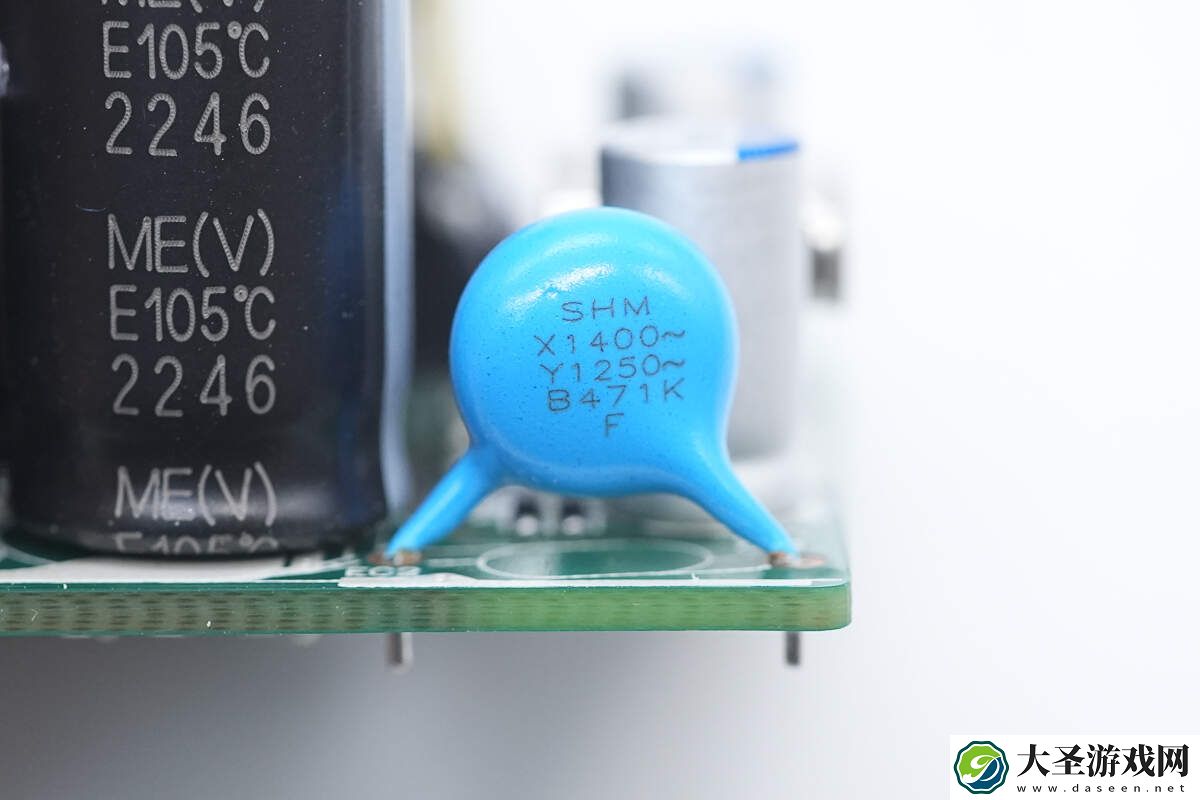

蓝色Y电容特写。

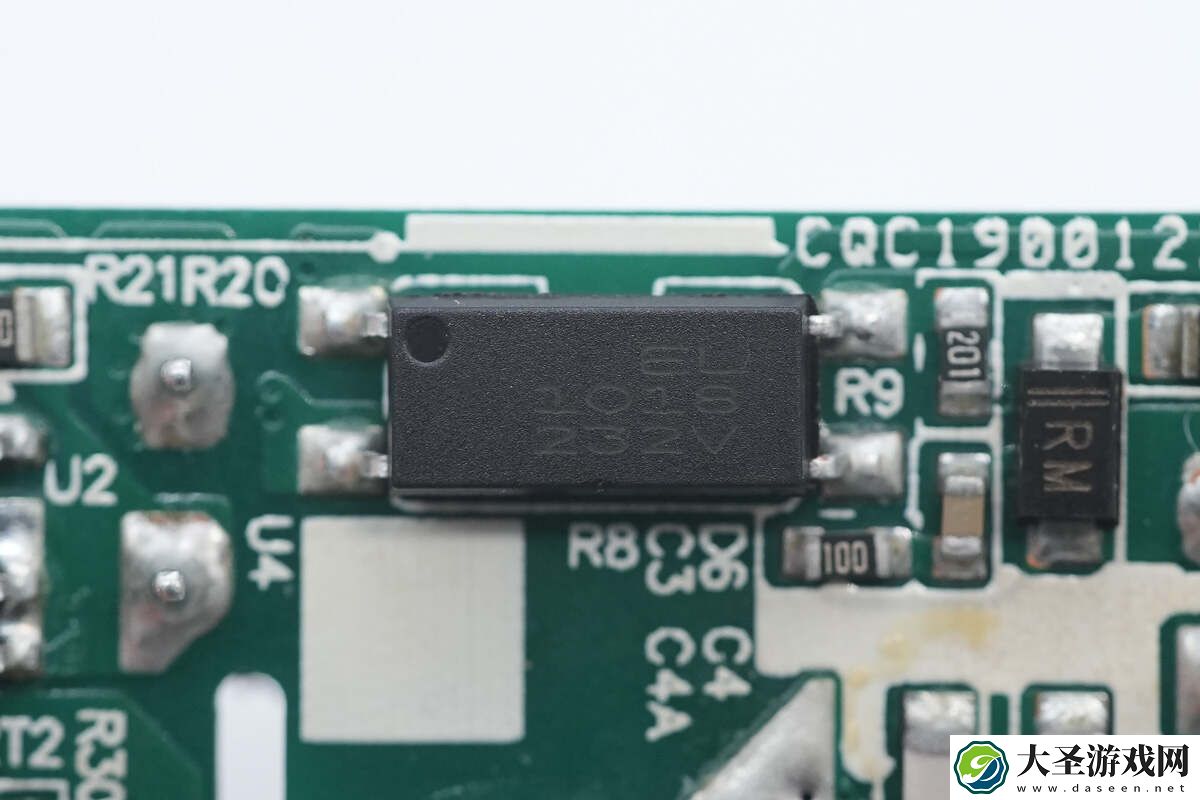

亿光EL 1018光耦，用于输出电压反馈。

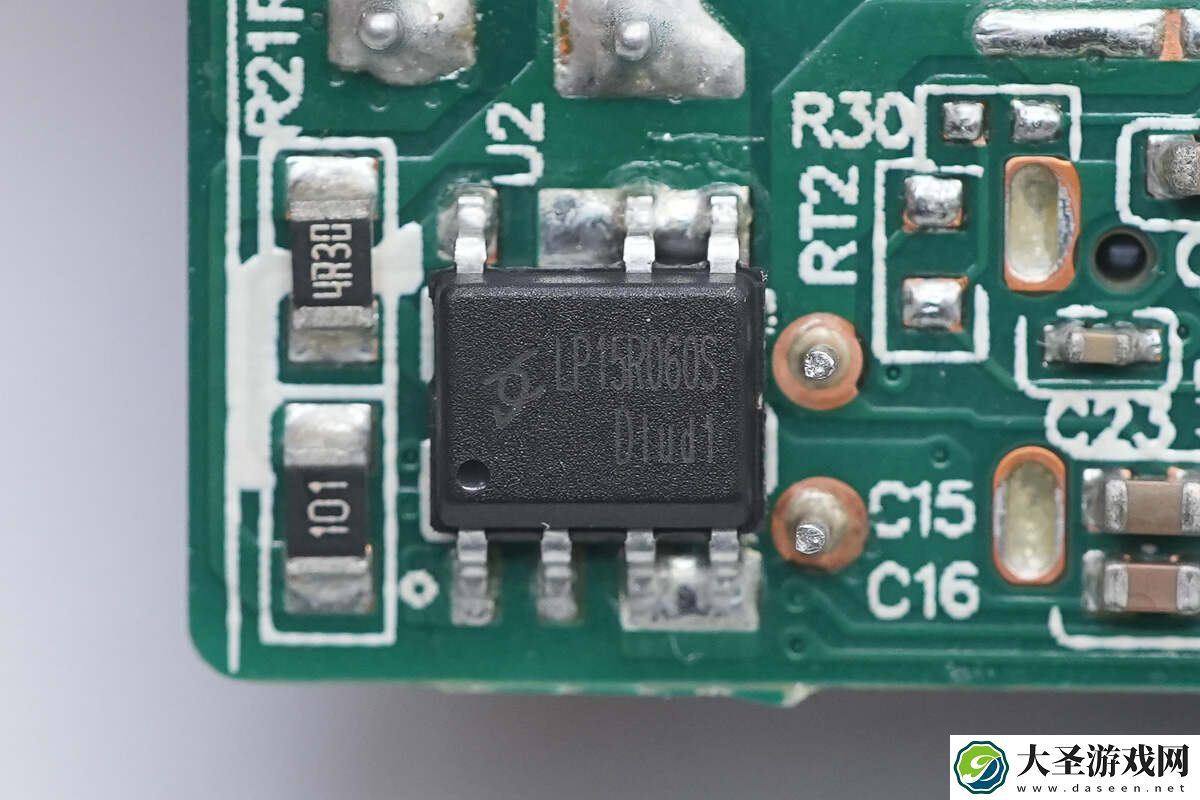

LANDP芯茂微高性能开关电源同步整流芯片LP15R060S，兼容多种开关电源控制系统，支持DCM和CCM多种工作模式。其采用专利的整流管开通判定技术，可以有效的避免因激磁振荡引起的驱动芯片误开通。
此外具有极快的关断速度，可以大幅度降低在CCM工作条件下因关断延迟造成的效率损失。采用特有的VCC供电技术，可以保证芯片不会欠电工作。 另外LP15R060S还集成了VCC欠压保护，过压钳位以及驱动脚去干扰等技术，采用SOP7L封装。

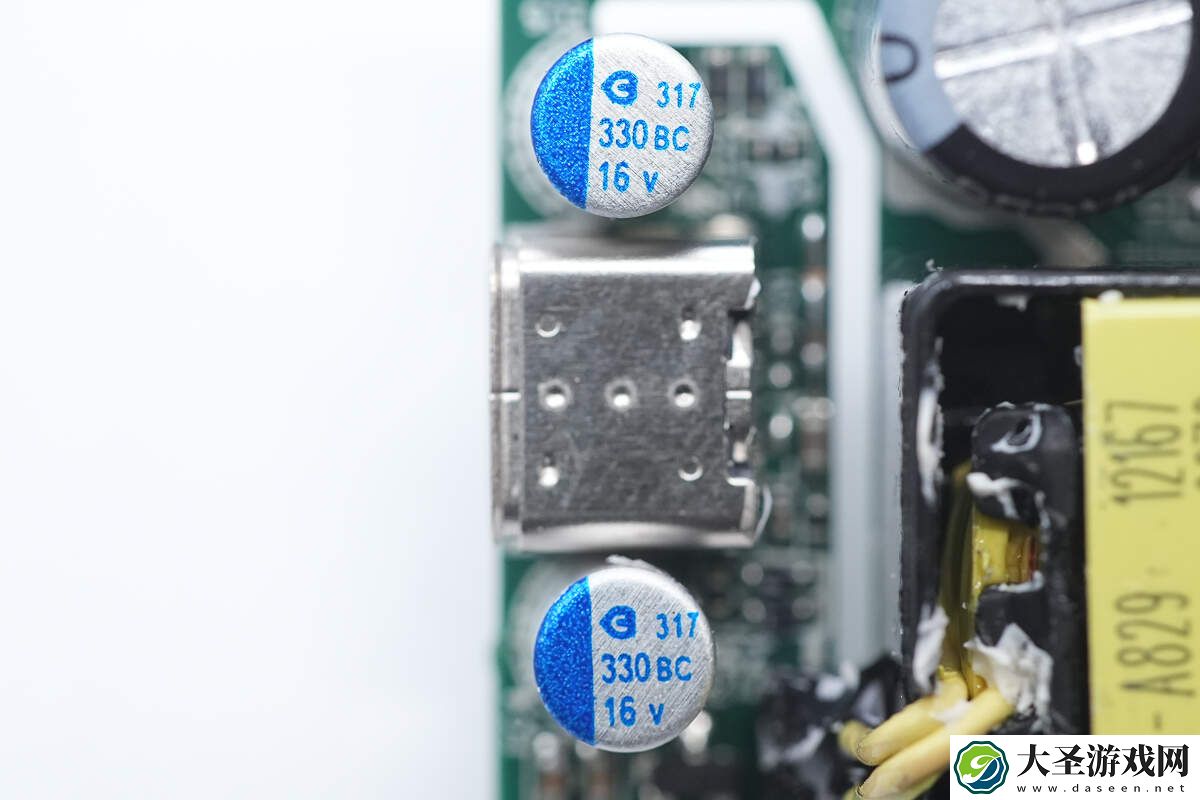

两颗输出滤波固态电容来自绿宝石，规格均为16V330μF。

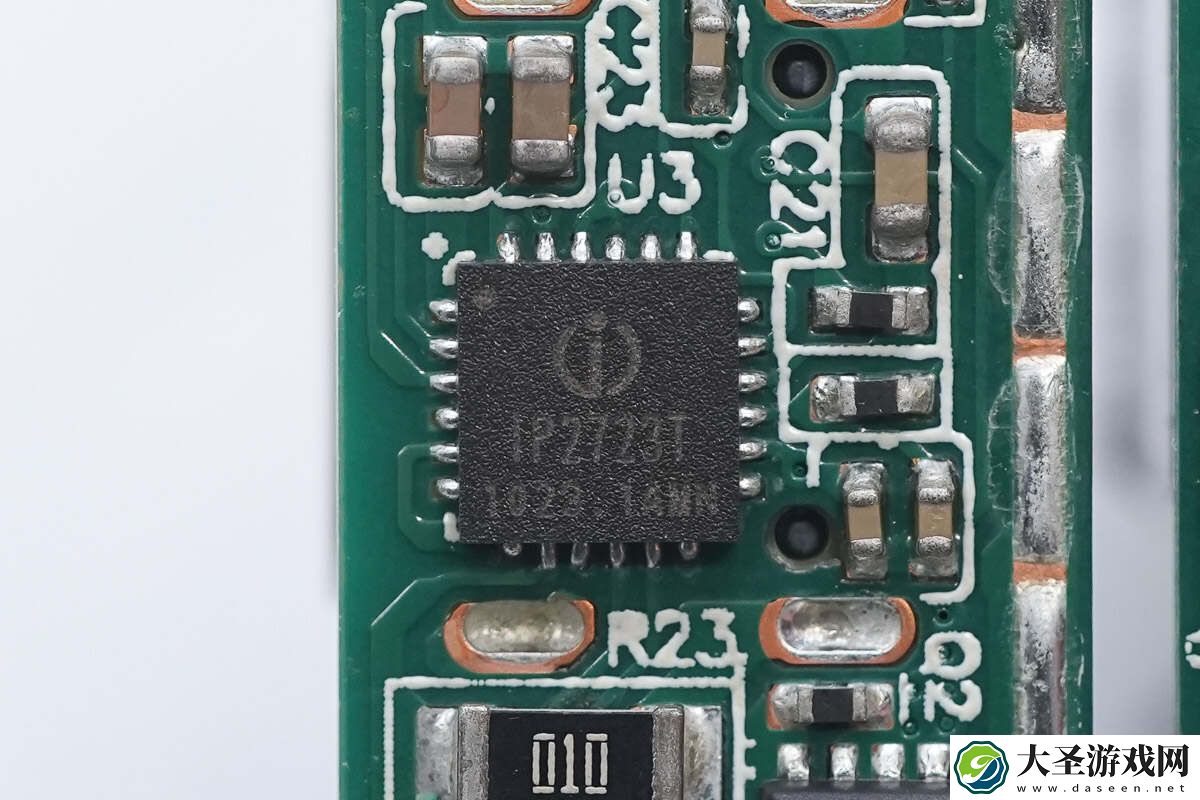

协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

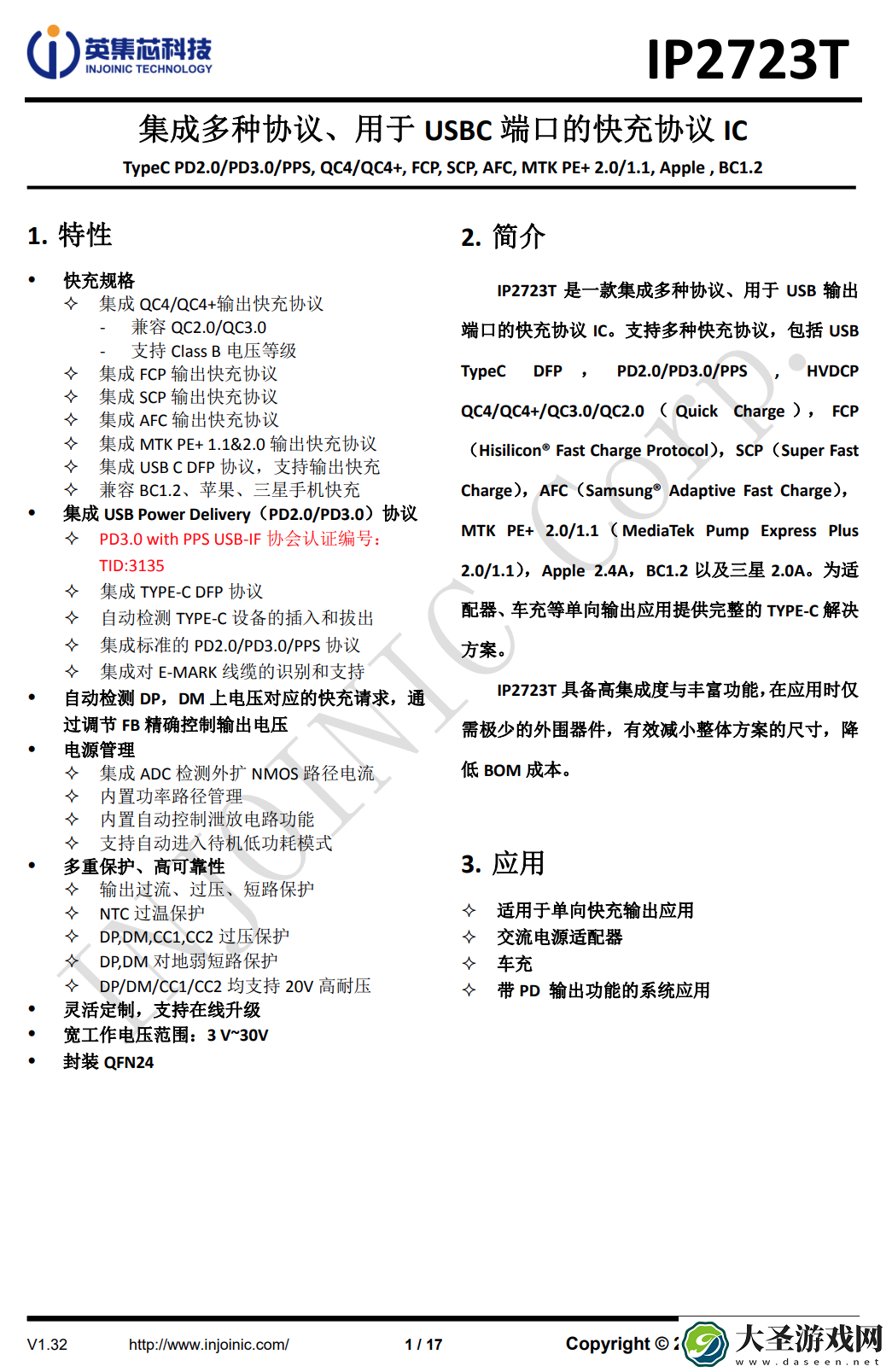

英集芯IP2723T资料信息。

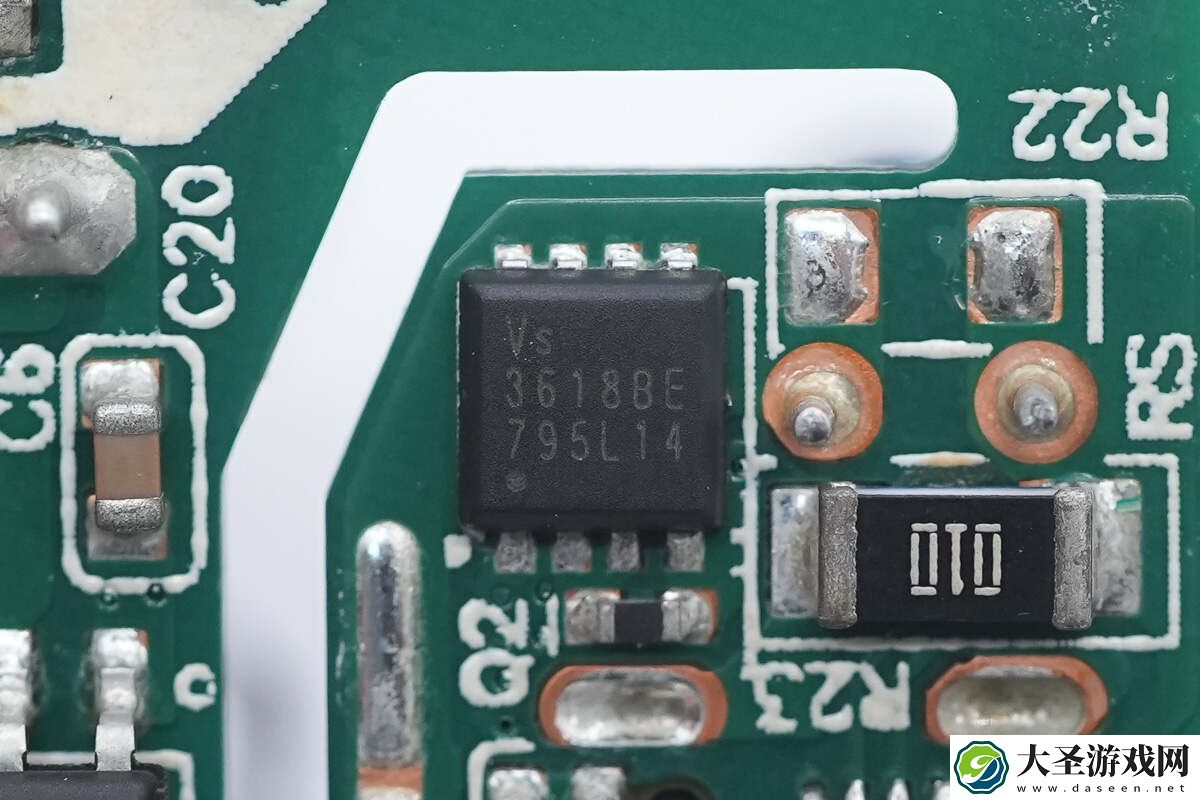

输出VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

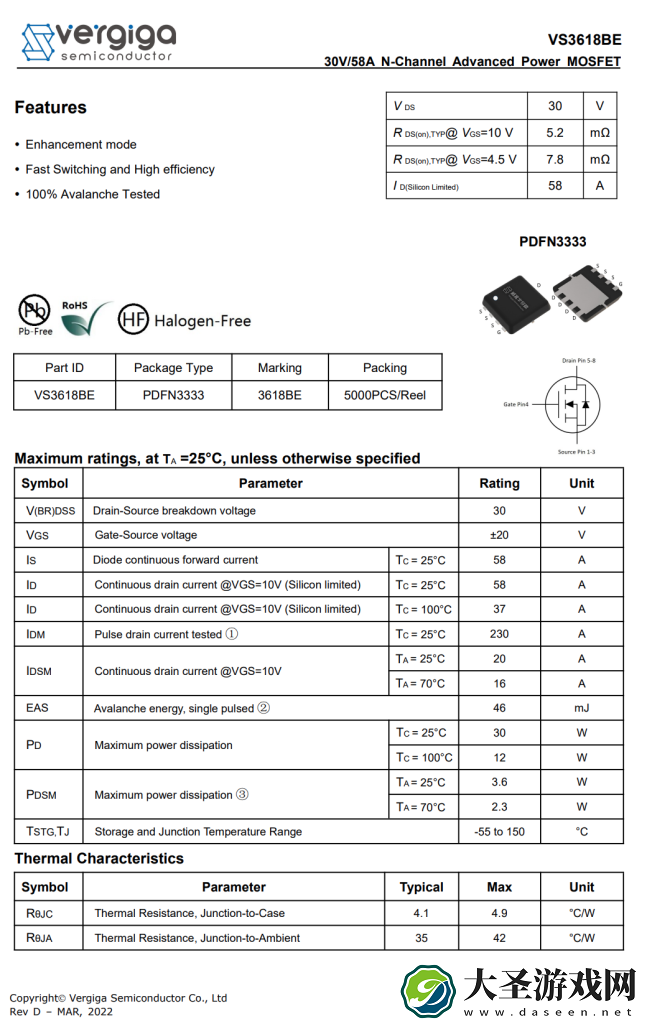

威兆半导体 VS3618BE 详细资料。
通过拆解了解到，采用威兆 VS3618BE的产品还有努比亚20W PD快充充电器、小米11原装55W氮化镓充电器、航嘉55W USB PD快充充电器、小米33W PD快充、小米手机原装30W快充等，威兆MOS的产品性能也获得众多知名品牌认可。

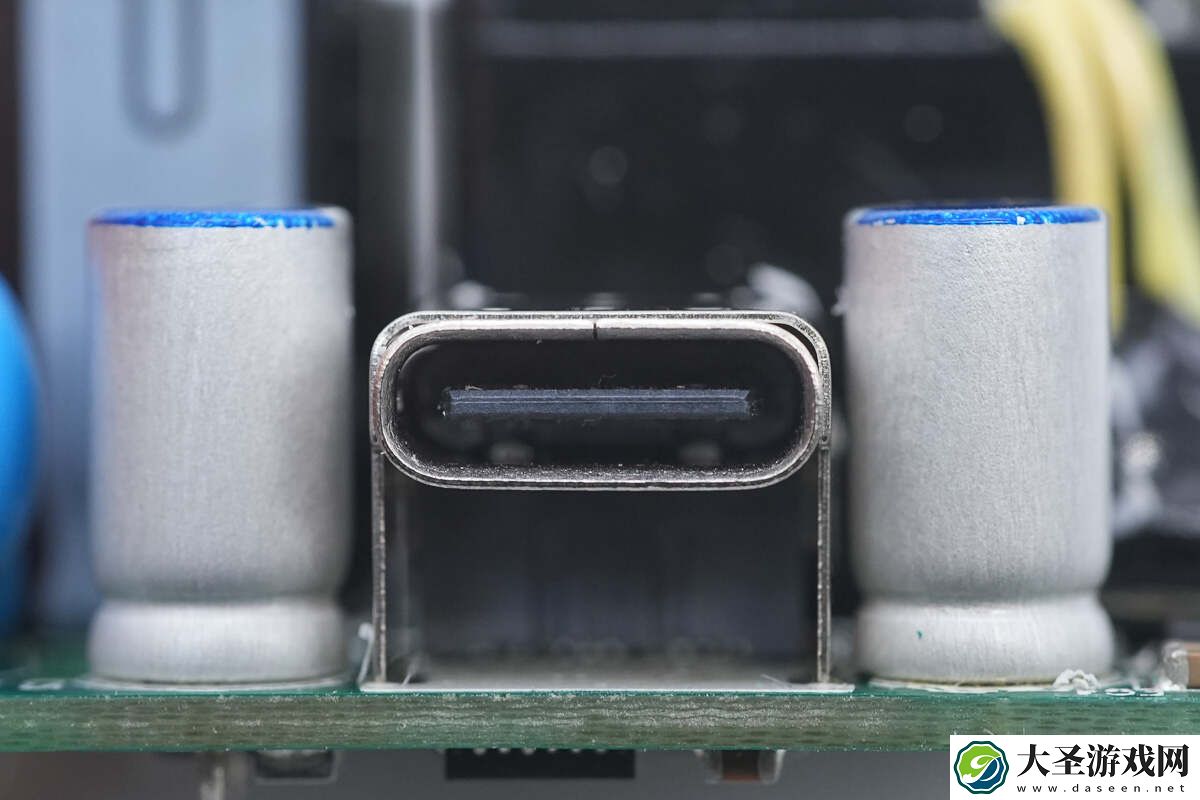

USB-C接口母座特写。

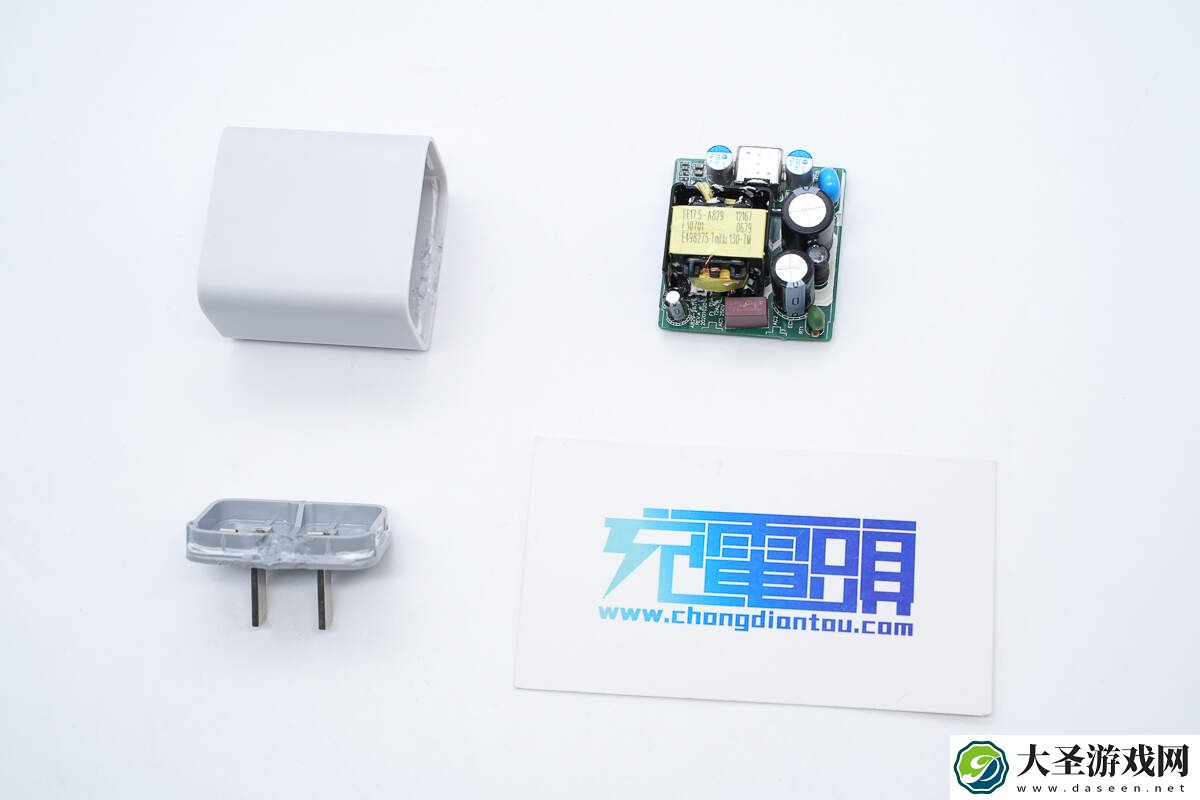

全部拆解完毕，来张全家福。
拆解总结

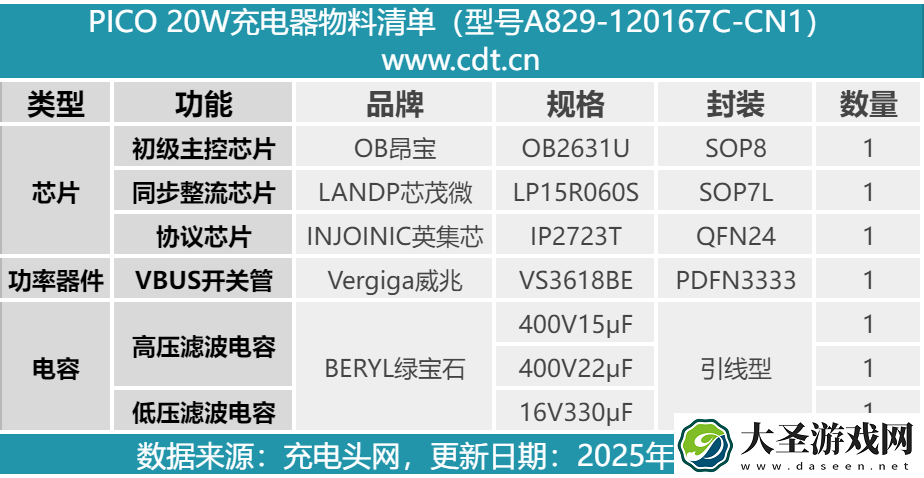

最后附上PICO 20W PD快充充电器的核心器件清单，方便大家查阅。
PICO 20W PD快充充电器机身为经典样式设计，配备单USB-C口，支持QC3.0、AFC、FCP、SCP、PD3.0、PPS多个主流协议，除了5V3A、9V2.23A、12V1.67A三组常规电压档位外，还具备3.3-5.9V3A和3.3-11V2.2A两组PPS电压档位，日常也可以满足手机充电需求。
通过拆解了解到，这款充电器整体的做工用料也不错。变压器外套塑料壳绝缘，USB母座外套金属壳点焊加固。此外采用昂宝OB2631U+芯茂微LP15R060S高集成开关电源方案，采用英集芯IP2723T认证协议芯片。还使用了知名品牌绿宝石电容滤波，保证充电器使用寿命。
